PROYECTO: EXPLANADA DE CONCRETO Y CONTENCIÓN ESTRUCTURAL
PROYECTO: EXPLANADA DE CONCRETO Y CONTENCIÓN ESTRUCTURAL
BIENVENIDA A LA PROPUESTA DE INGENIERÍA DE NORTHSTONE GROUP
Esta página ha sido diseñada para ofrecerle una visión detallada y transparente sobre el proyecto de nivelación y extensión de la explanada en su fraccionamiento. En Northstone, no hacemos obras al tanteo ni vaciamos concreto a ciegas; entregamos certeza estructural y seguridad a largo plazo.

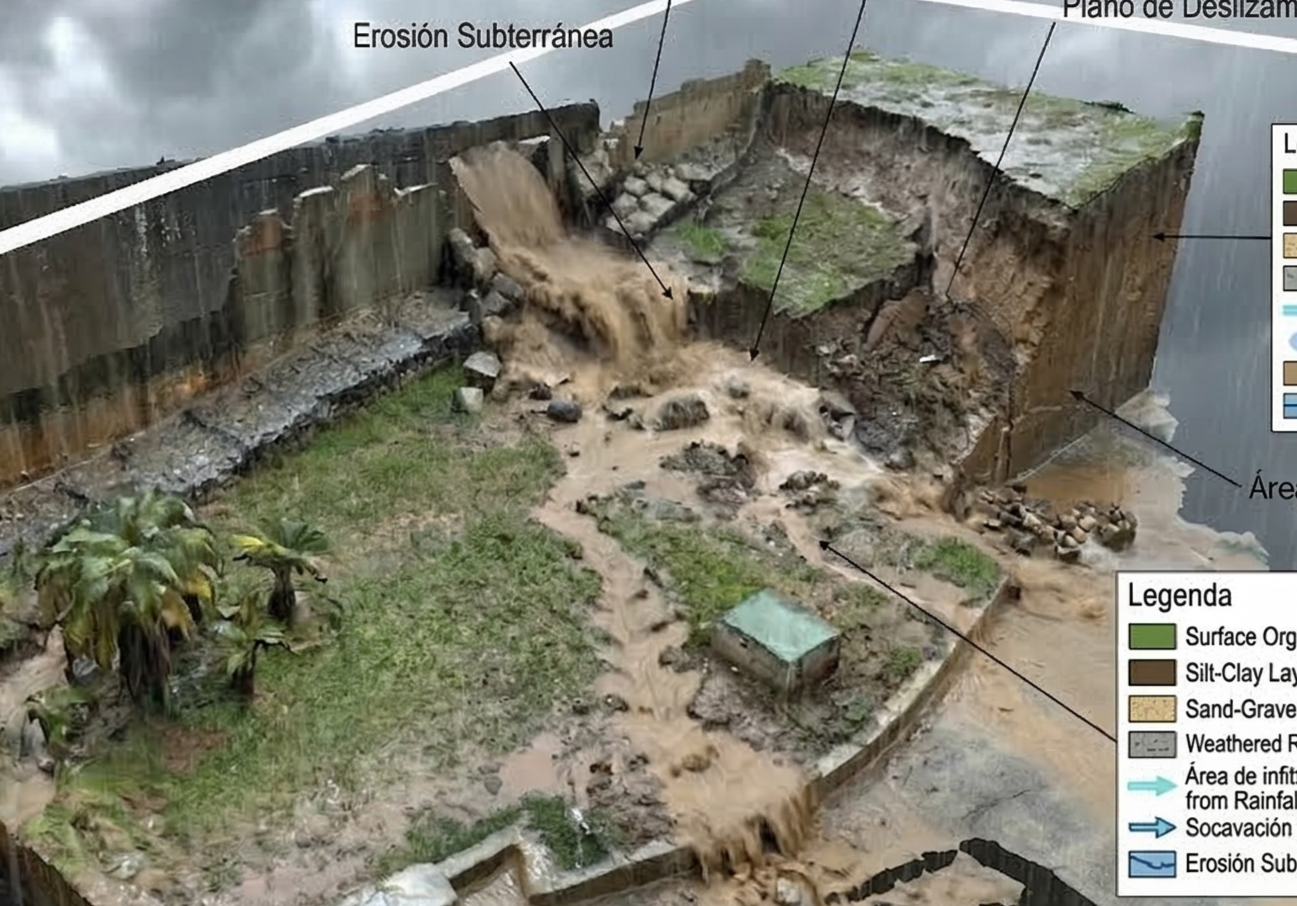

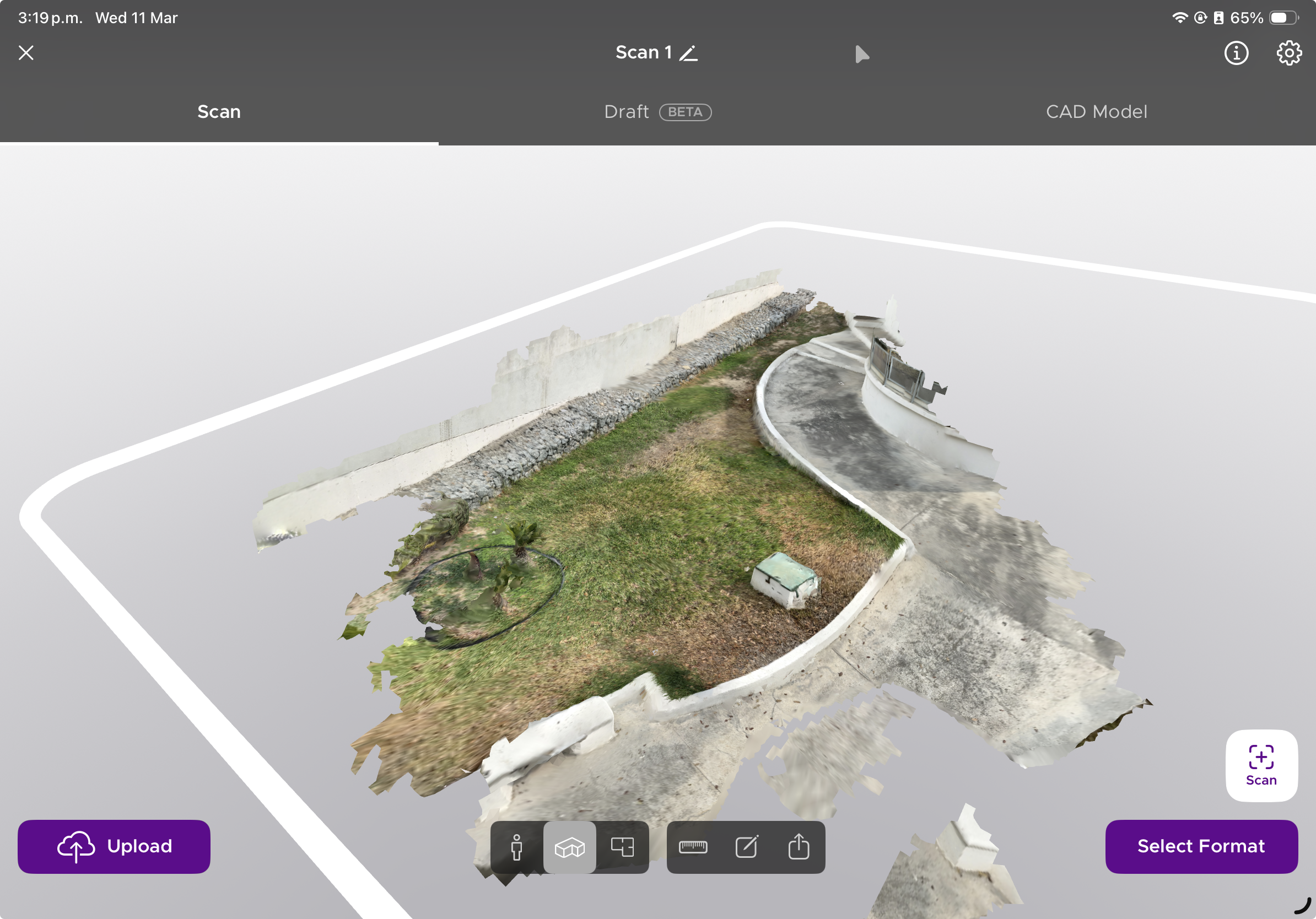

A continuación, encontrará el modelo 3D y el diagnóstico técnico del área a intervenir. Nuestro análisis preliminar ha identificado que el terreno presenta retos importantes por infiltración de agua subterránea y presiones laterales de expansión. Por ello, nuestra propuesta va más allá de una simple plancha superficial: integra un muro de contención monolítico con sistema de alivio hidrostático (desagües), garantizando que la nueva estructura soporte las cargas naturales del entorno sin riesgo de fracturas, hundimientos o colapsos.
Para nosotros, salvaguardar sus instalaciones y el presupuesto de los residentes no es negociable. Todo el proceso está dictaminado por nuestro protocolo de seguridad civil, exigiendo un Estudio de Mecánica de Suelos y Cálculo Estructural previo al arranque. Así, le damos a la administración la tranquilidad absoluta de que la obra se ejecutará bajo los más altos estándares de ingeniería y durabilidad.
Who We AreWe ARE YOUR 360° PARTNERS: FROM INVESTMENT STRATEGY TO ON-SITE REALITY.

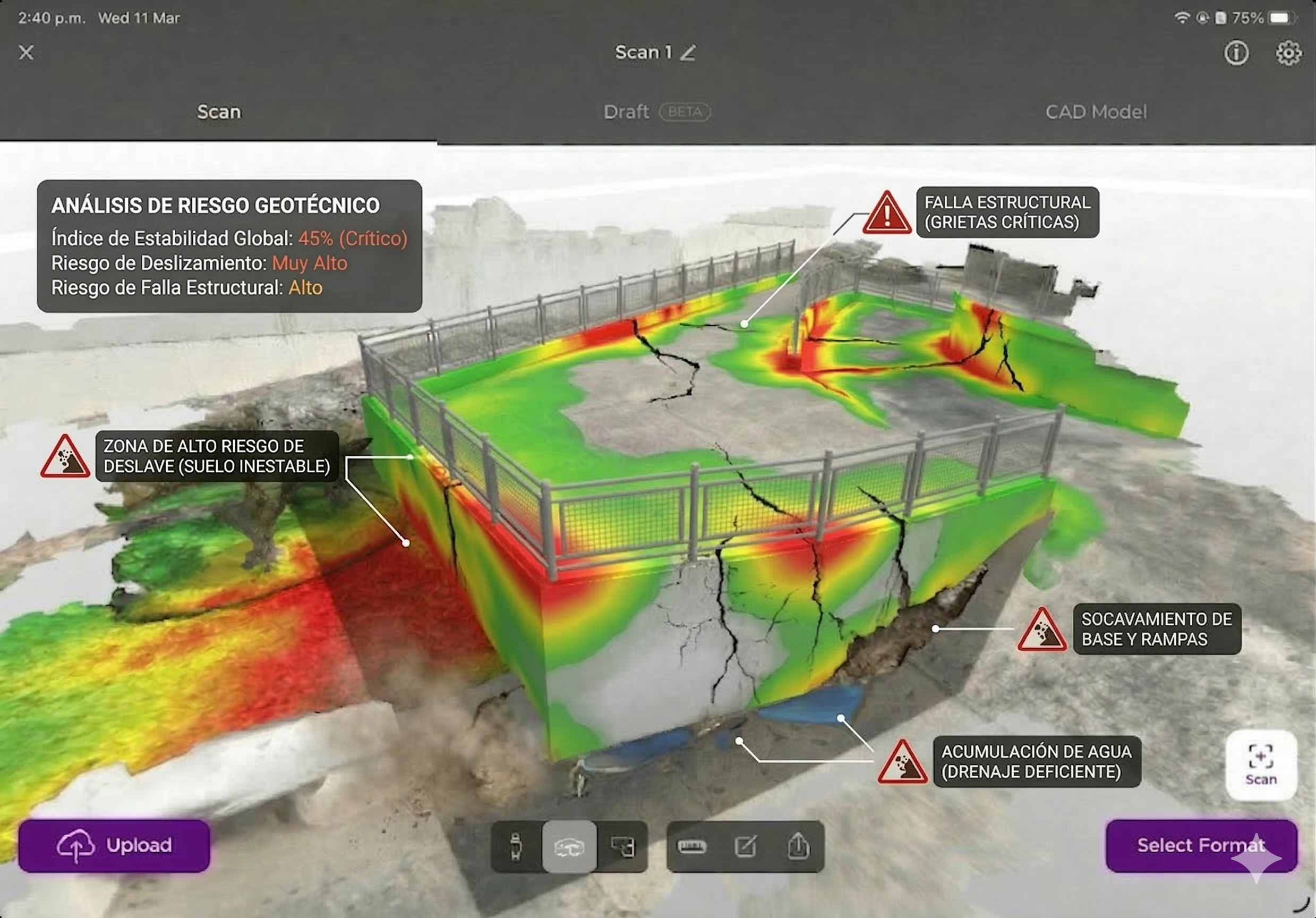

LA RADIOGRAFÍA: ANÁLISIS ESTRUCTURAL Y DE RIESGOS
El Mito del "Firme Tradicional"
Si este proyecto se tratara de vaciar una plancha de concreto sobre un terreno plano y firme, no requeriríamos estudios profundos; bastaría con nivelar y colar. Sin embargo, estamos frente a un voladizo con desnivel que exige la construcción de un Muro de Contención Perimetral. Tratar este espacio como un "patio normal" es el error más común y costoso en la construcción residencial.
Nuestro Diagnóstico Técnico

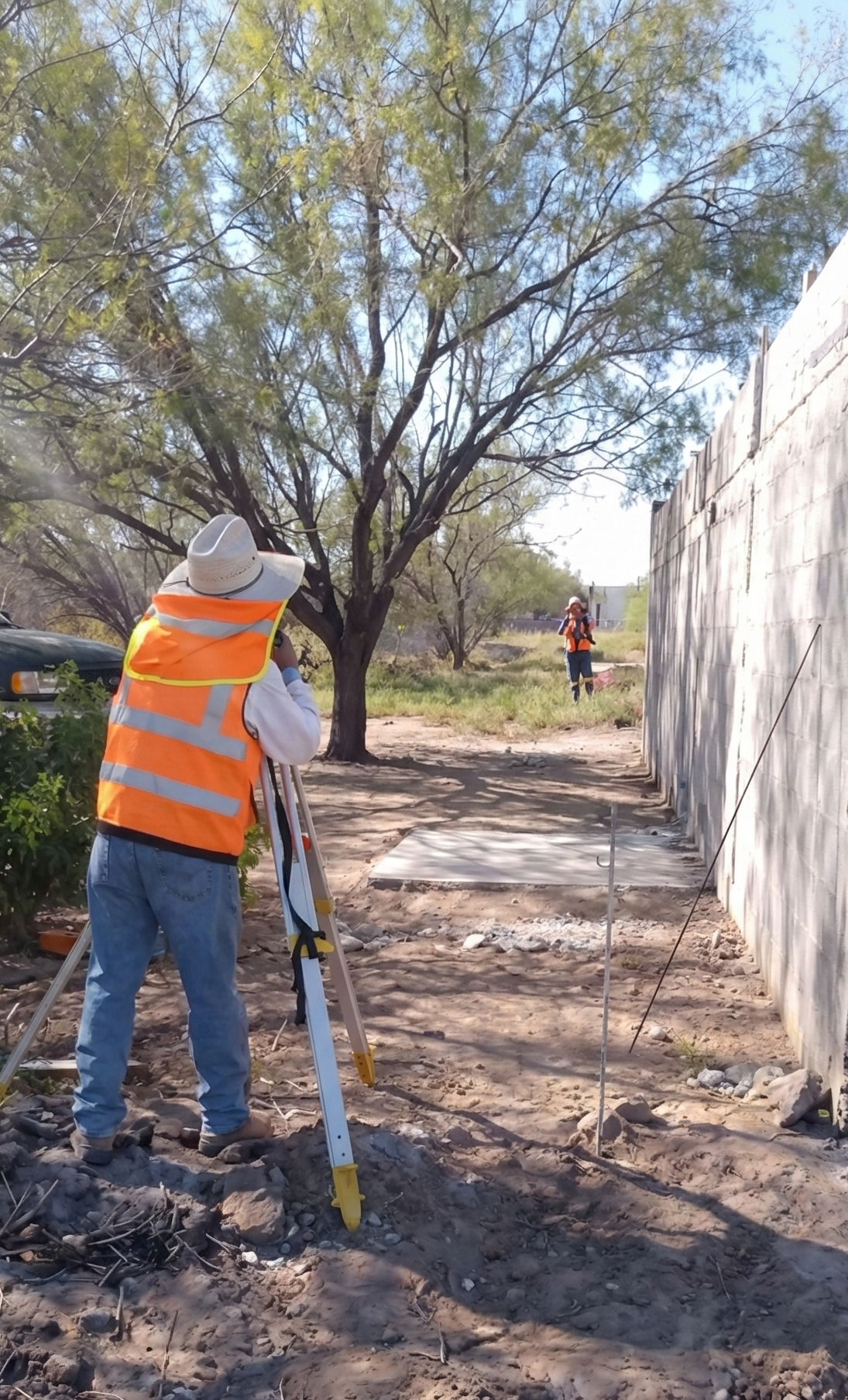

Tras el análisis preliminar de topografía y geografía del sitio, hemos identificado las siguientes variables críticas que impiden cotizar una solución estándar:
Cargas de Empuje Frontal: La cara principal del muro será la responsable de soportar la carga mayor y el peso total del nuevo firme más el tránsito que reciba.
Presión Lateral por Expansión: Las caras laterales del muro no solo cerrarán el perímetro; están sujetas a la presión que generará el material de relleno cada vez que absorba humedad y se expanda.
Infiltración Subterránea Inevitable: Por la naturaleza del terreno, existirá flujo de agua subterránea. Si el muro no se diseña con un sistema de alivio (desagües y lloraderos) en sus tres caras, la acumulación de agua actuará como una bomba hidráulica contra el concreto.
El Riesgo de Trabajar "A Ciegas"
Omitir la ingeniería en este tipo de obras provoca que el material de relleno empuje el muro hacia afuera. El resultado a mediano plazo son fracturas en el firme superior, desprendimientos y, en el peor de los casos, un colapso estructural durante la temporada de lluvias. En Northstone, no ponemos en riesgo su inversión ni la integridad de los residentes.
La Solución: Ingeniería Basada en Datos (No en Suposiciones)
Para garantizar una obra definitiva, el proyecto debe ejecutarse estrictamente en dos fases. Todo cálculo final dependerá de lo que dicte el terreno:

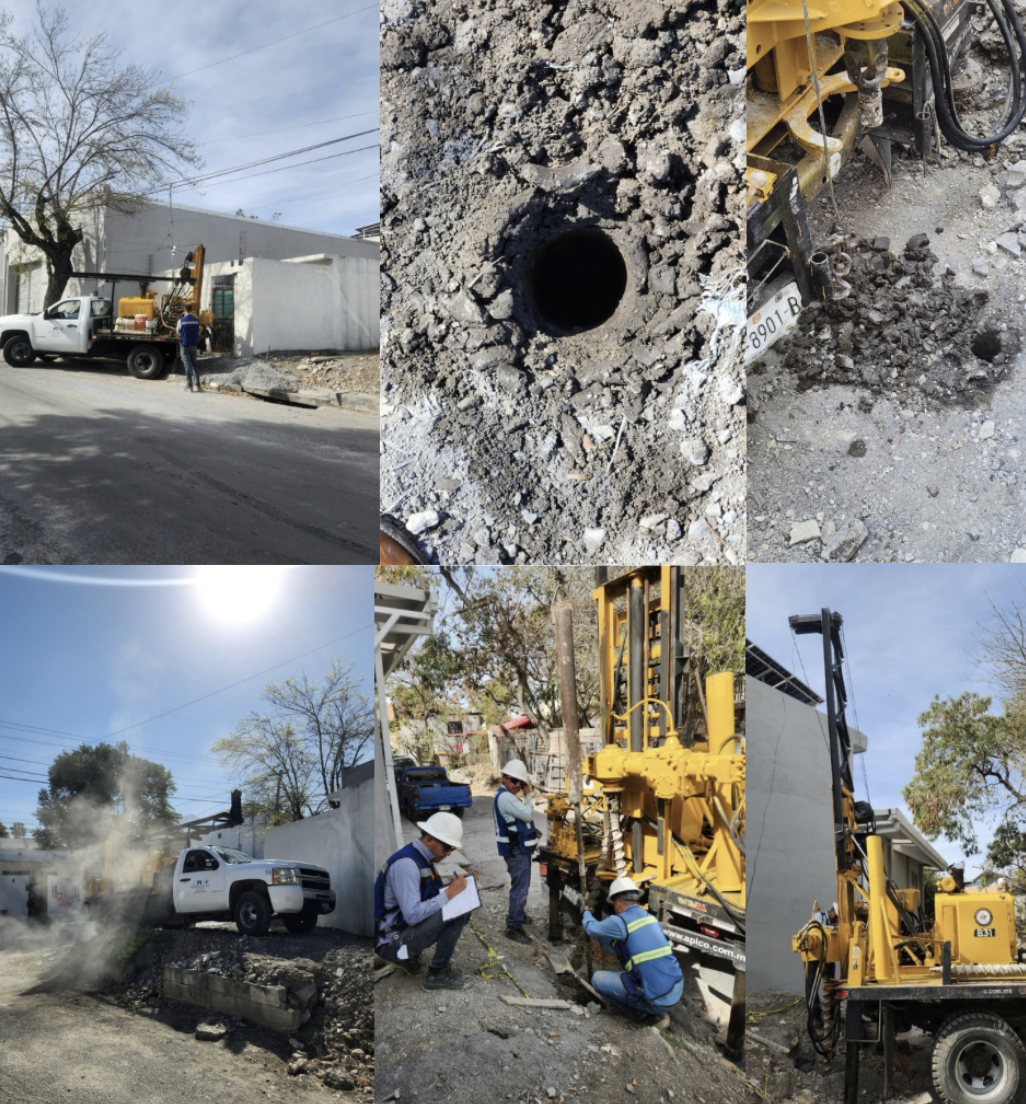

Fase 1: Mecánica de Suelos y Cálculo Estructural. Debido al difícil acceso, realizaremos una extracción de muestras con equipo manual. Este estudio de laboratorio y diseño de ingeniería nos arrojará el dato exacto de: profundidad de desplante, calibres de acero, toneladas de varilla, resistencia del concreto (f'c) y diseño de drenaje.
Fase 2: Ejecución de Obra Civil. Aprobado el dictamen, ejecutaremos la obra bajo estricta supervisión técnica. El proceso incluye la excavación manual hasta la profundidad de desplante segura, el armado de la zapata de cimentación y la construcción del muro de contención monolítico equipado con sistema de drenaje (lloraderos) para liberar la presión hidrostática. Posteriormente, realizaremos el relleno y compactación en capas del terreno, culminando con el armado, colado y nivelación del firme de concreto superior para integrarlo a los andadores existentes. (Nota técnica: Las volumetrías exactas de excavación, acero estructural y concreto dependerán invariablemente de los resultados arrojados por la Fase 1).
Especificaciones de Proyecto
📐 INGENIERÍA Y CÁLCULO ESTRUCTURAL
Eliminamos cualquier margen de error. El proyecto está regido por un Estudio de Mecánica de Suelos y un Diseño Estructural formal que dictamina la profundidad exacta de excavación, el grosor del muro y el tonelaje de acero requerido para soportar las cargas de su terreno.
💧 SISTEMA DE ALIVIO HIDROSTÁTICO
Atacamos de raíz el mayor riesgo de colapso: el agua subterránea. Integramos un sistema de drenaje interno (lloraderos) en la estructura del muro para liberar la presión que genera la tierra húmeda, garantizando que el concreto jamás reviente por empujes laterales.
⛏️ LOGÍSTICA DE EXCAVACIÓN
Nos adaptamos a la complejidad de sus instalaciones. Debido a que el área no permite el acceso de maquinaria pesada, el desplante y la excavación profunda se realizan mediante cuadrillas manuales especializadas, cuidando en todo momento el entorno y la limpieza del fraccionamiento.
🧱 CIMENTACIÓN Y MURO MONOLÍTICO
Construimos para durar décadas. Ejecutamos el armado de una zapata estructural y el vaciado de un muro de contención en sus tres caras con concreto de alta resistencia (f'c), creando una barrera inquebrantable que protegerá la nueva explanada contra deslaves.
🚜 COMPACTACIÓN DE PRECISIÓN EN CAPAS
Prevenimos hundimientos futuros. Suministramos material de banco inerte, el cual es colocado y compactado mecánicamente en capas estrictamente controladas. Esto asegura una base sólida que evitará fracturas o hundimientos en el piso superior con el paso de los años.
✨ ACABADO Y FUSIÓN ARQUITECTÓNICA
Entregamos un espacio funcional y estético. El colado y nivelación del firme de concreto final se ejecuta con precisión topográfica para que empate perfectamente con las pendientes de las rampas y andadores existentes, entregando el área totalmente limpia y lista para su uso seguro.
NUESTRO EQUIPO Y CALIDAD EN CAMPO
Alfredto T. – ESPECIALISTA DESIGNADO PARA LOS CENIZOS
La ejecución técnica de Northstone Group está encabezada por Alfredo, nuestro Maestro en Jefe, quien junto a su familia —herederos de la milenaria disciplina constructiva de la cultura maya— integra una de nuestras cuadrillas más experimentadas y leales de la firma. Este equipo familiar ha colaborado con nosotros de manera continua por años, demostrando un dominio excepcional que abarca desde el detalle fino en firmes de concreto y proyectos residenciales de lujo, hasta obras de infraestructura crítica y gran magnitud, destacando su participación directa en la construcción de los dormitorios para Fuerza Civil del Estado. Al contar con un equipo de casa probado en las más estrictas normativas de seguridad y resistencia gubernamentales, garantizamos a la administración una ética de trabajo impecable, comunicación fluida y la capacidad técnica necesaria para resolver cualquier reto en campo sin comprometer jamás la integridad estructural ni los tiempos de entrega acordados.
NUESTRO TRABAJO HABLA POR NOSOTROS

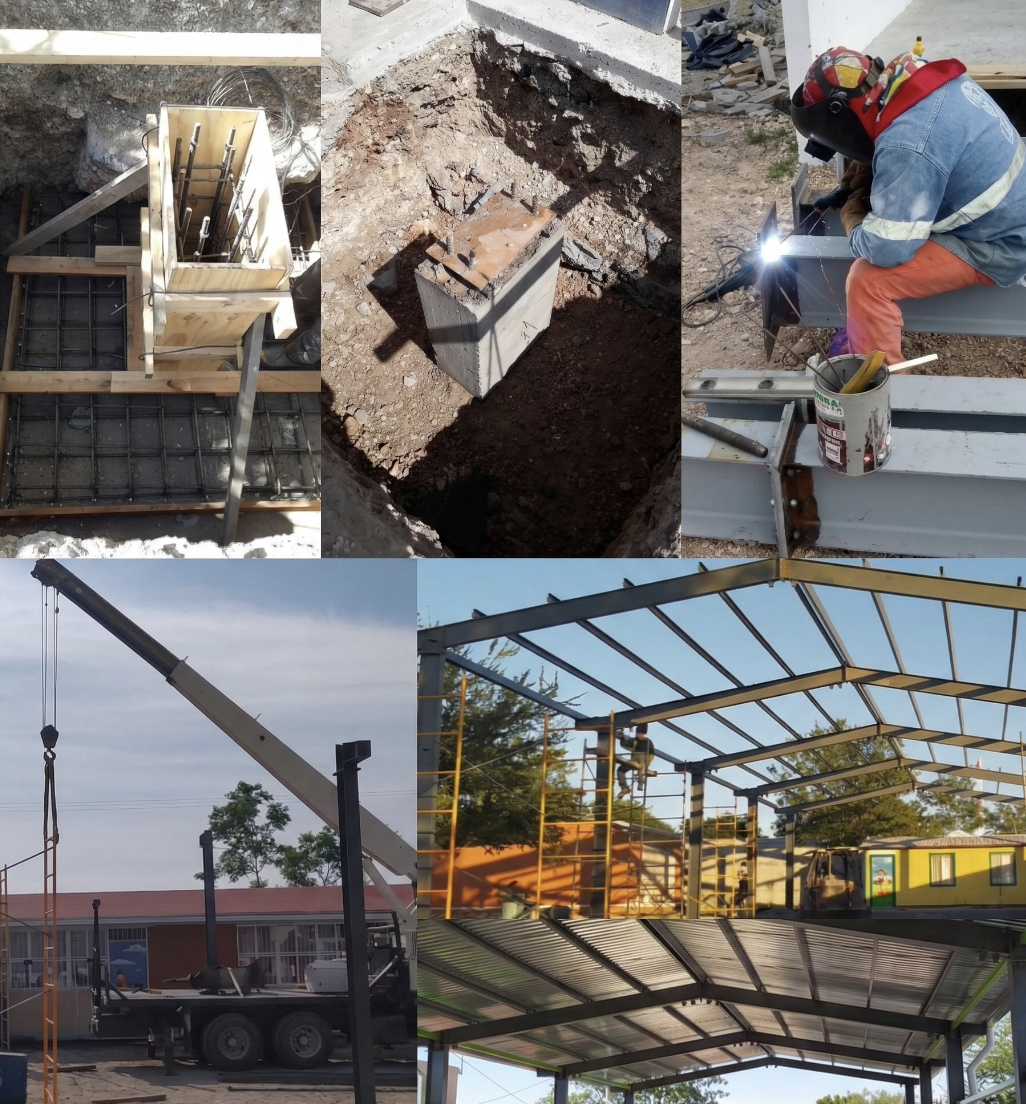

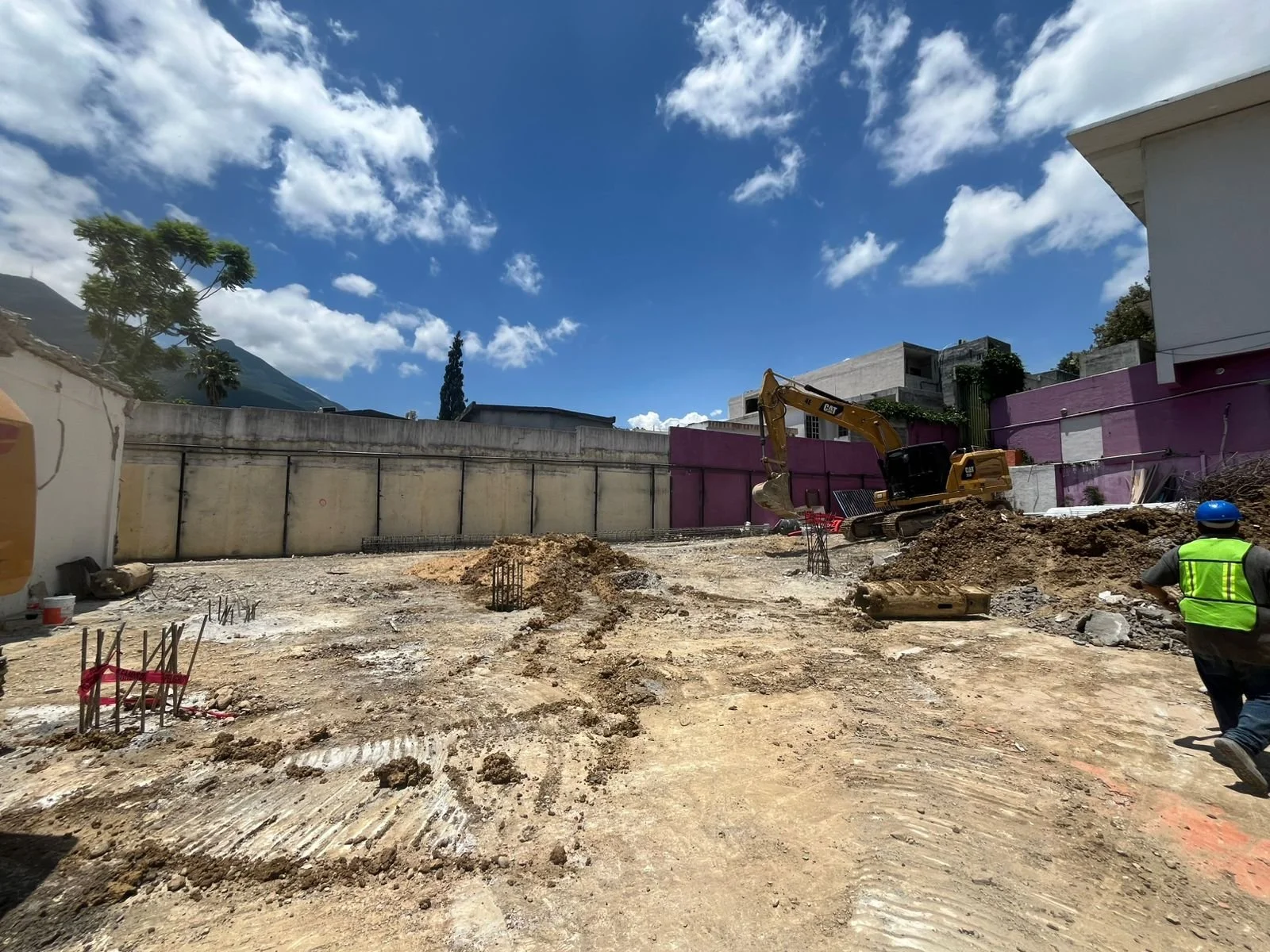

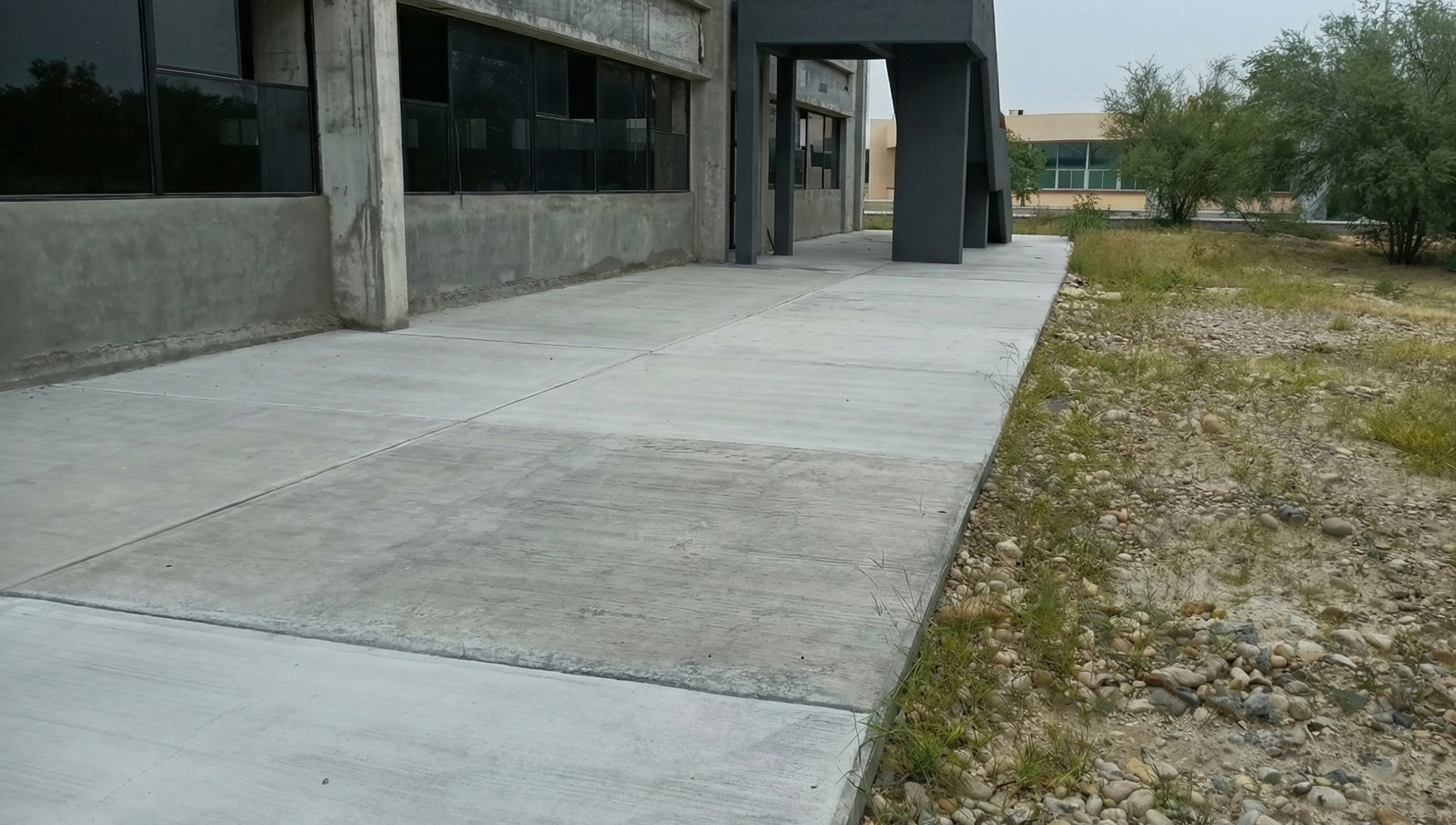

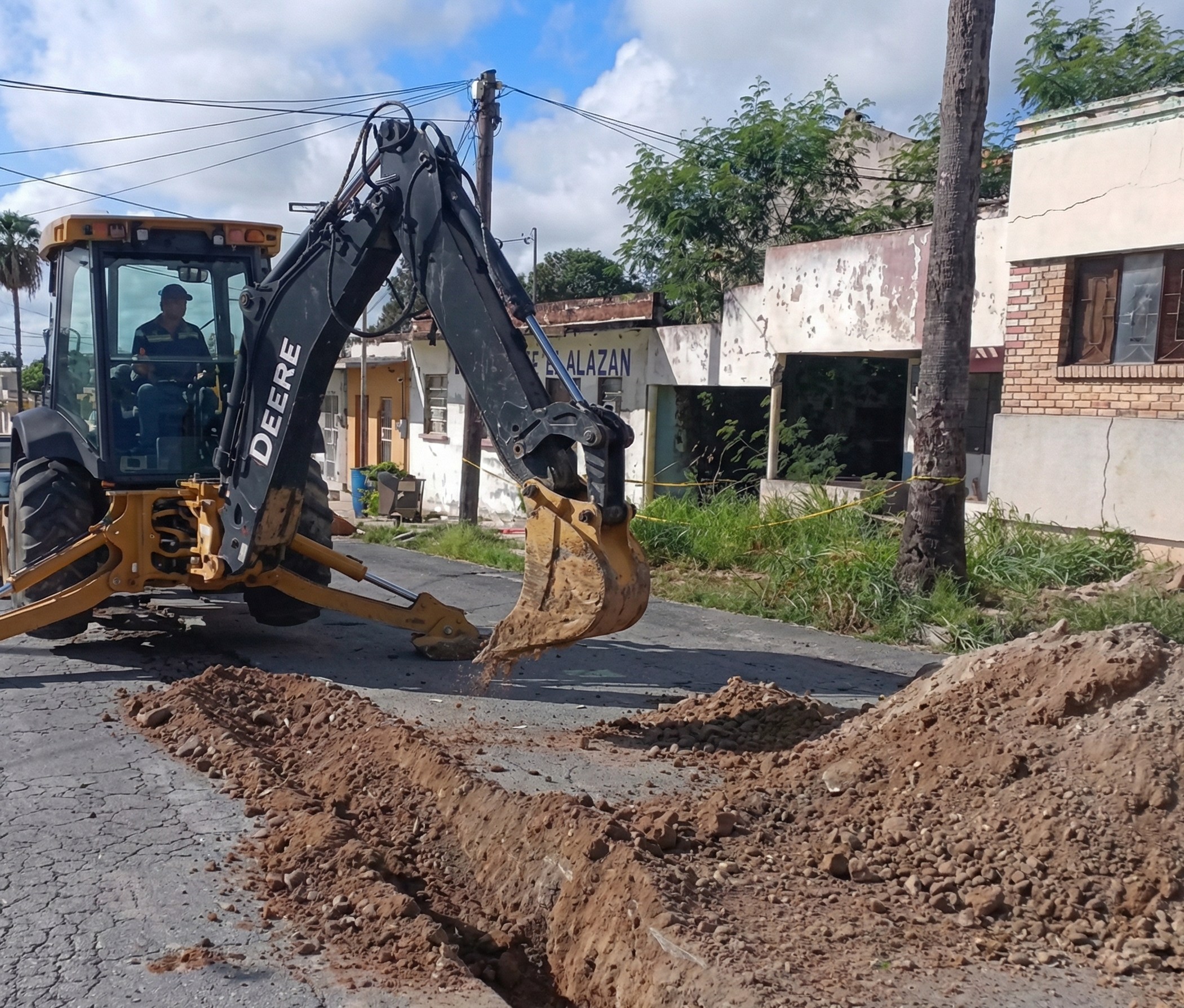

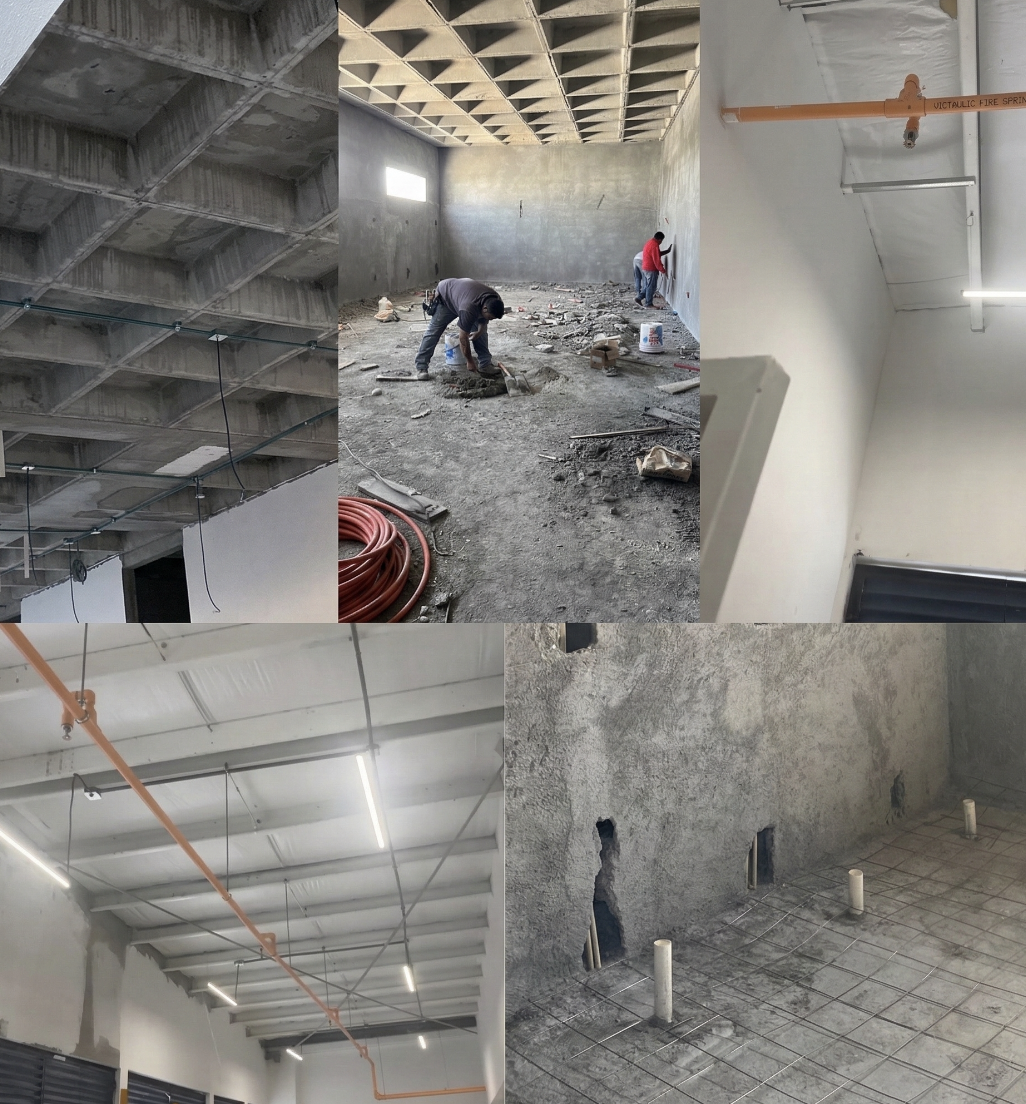

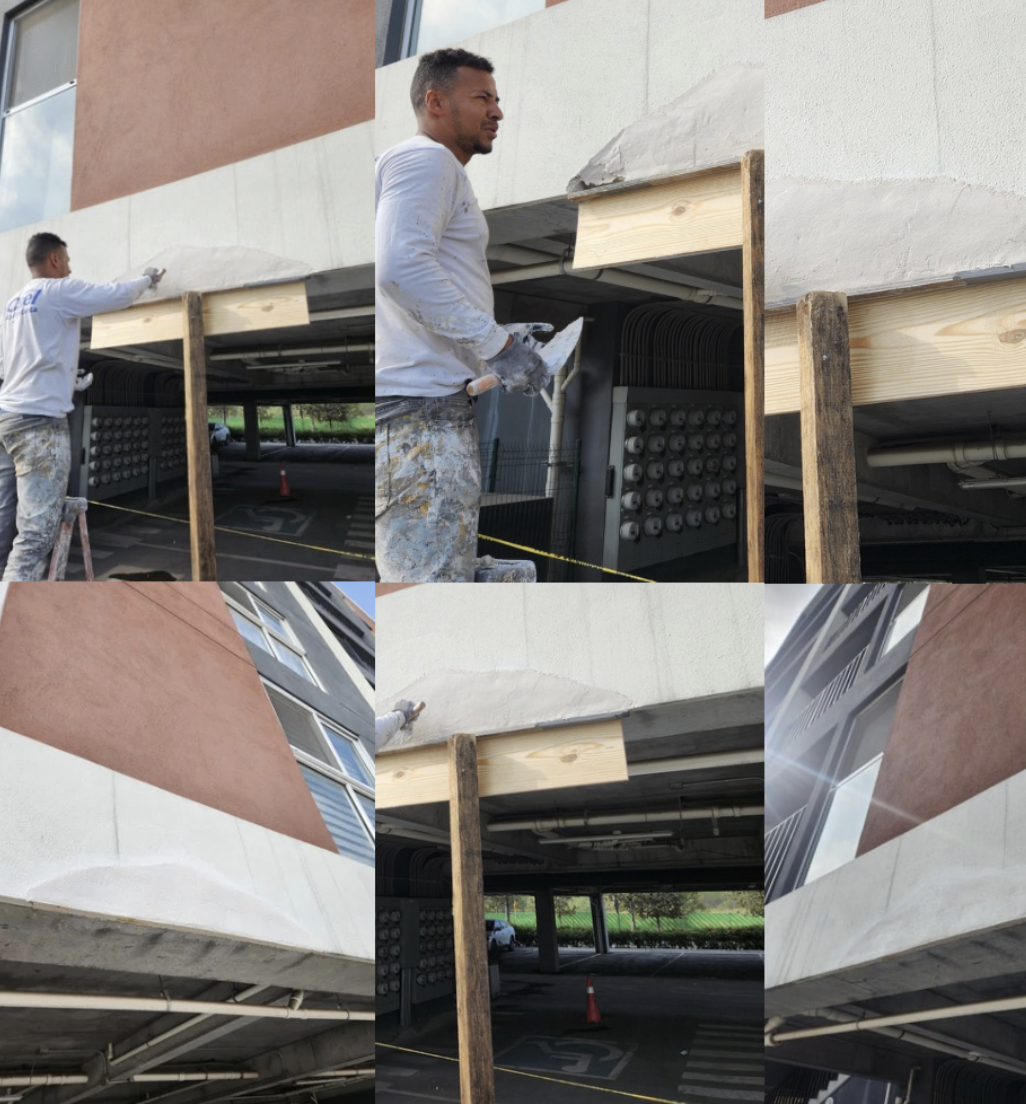

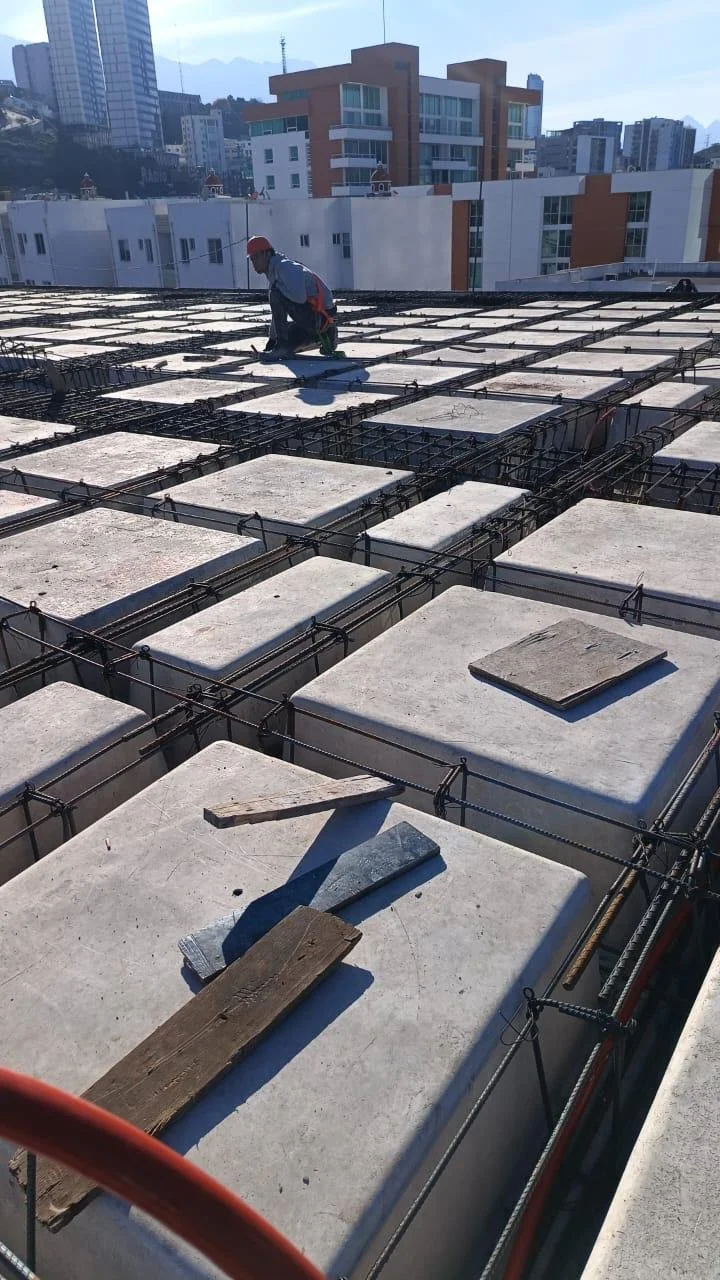

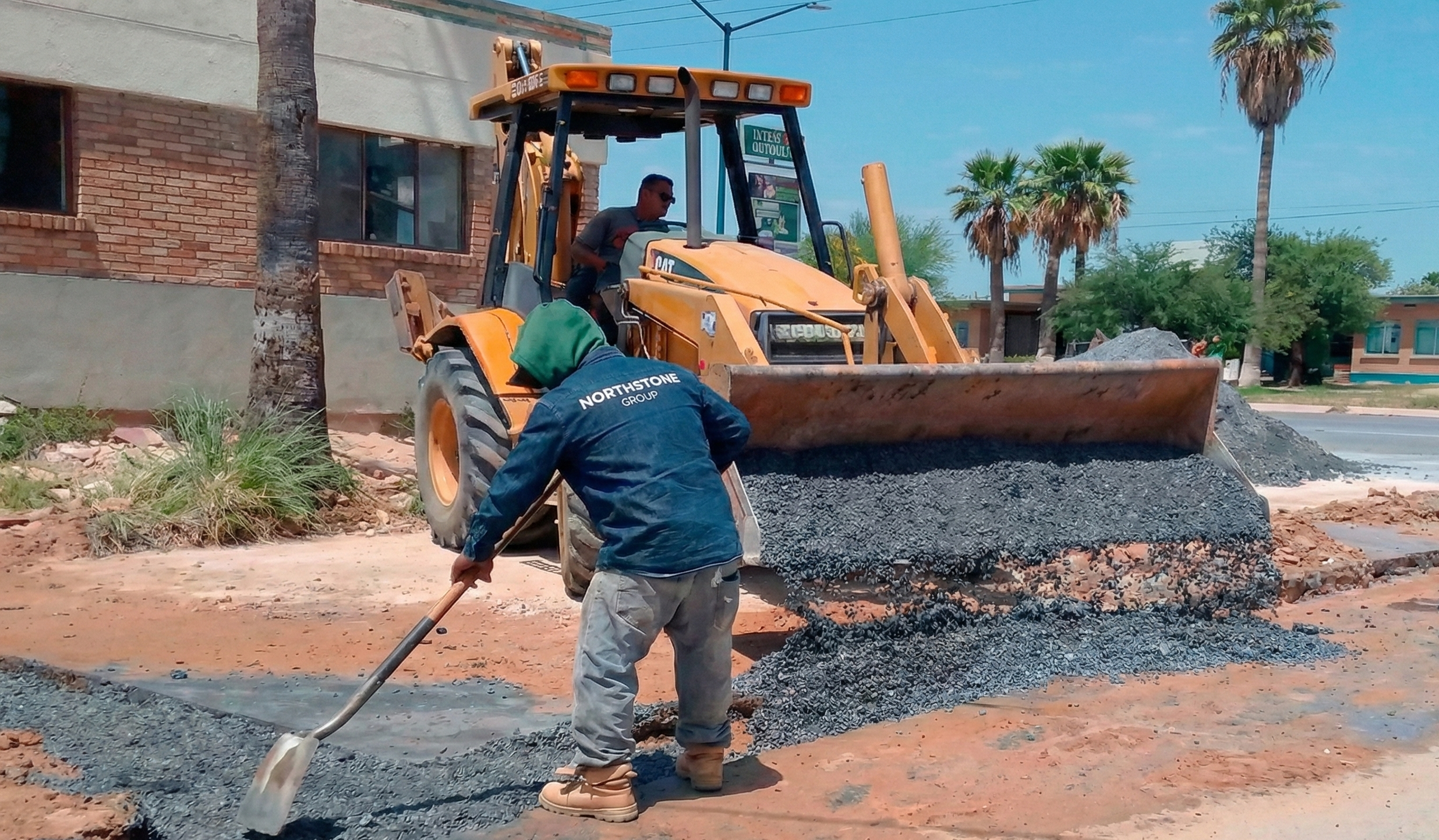

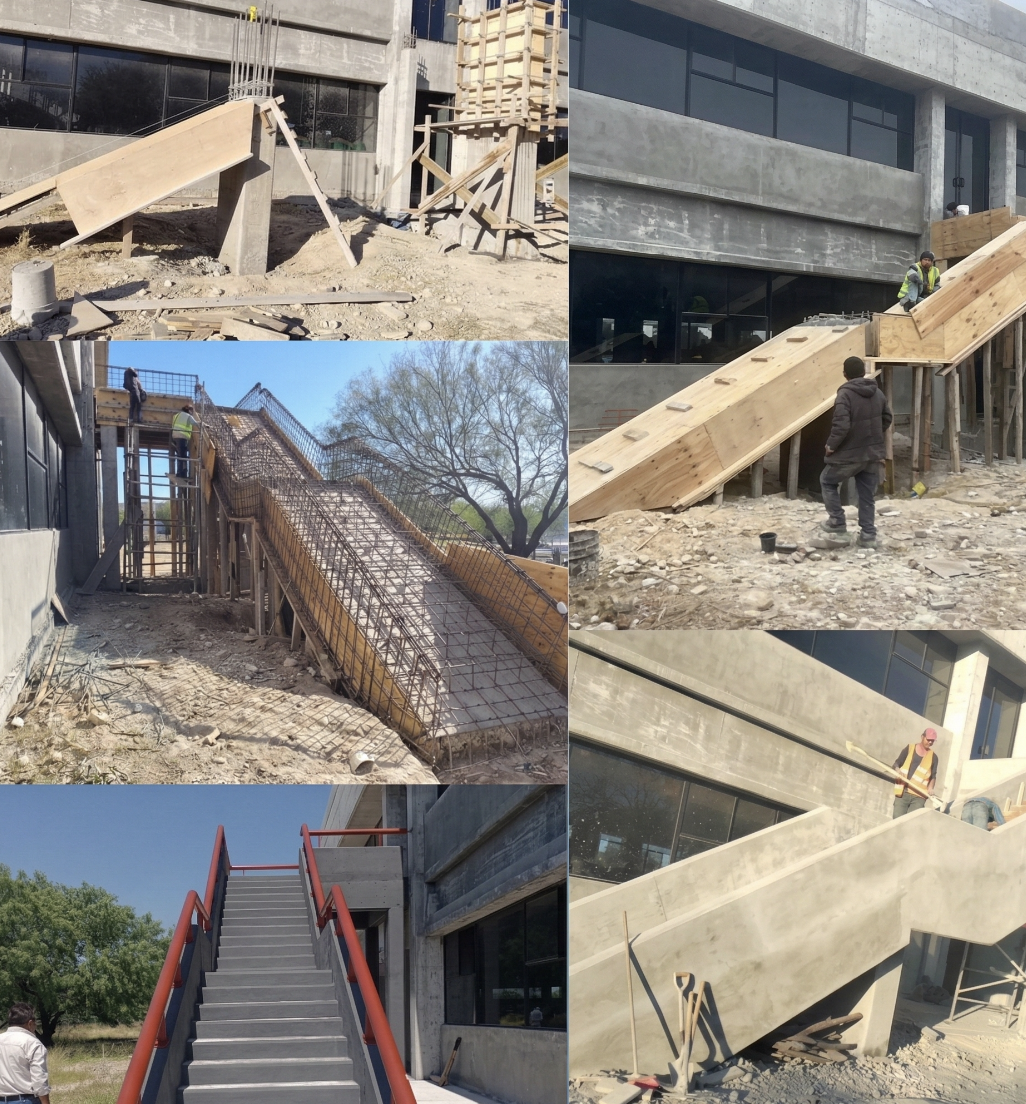

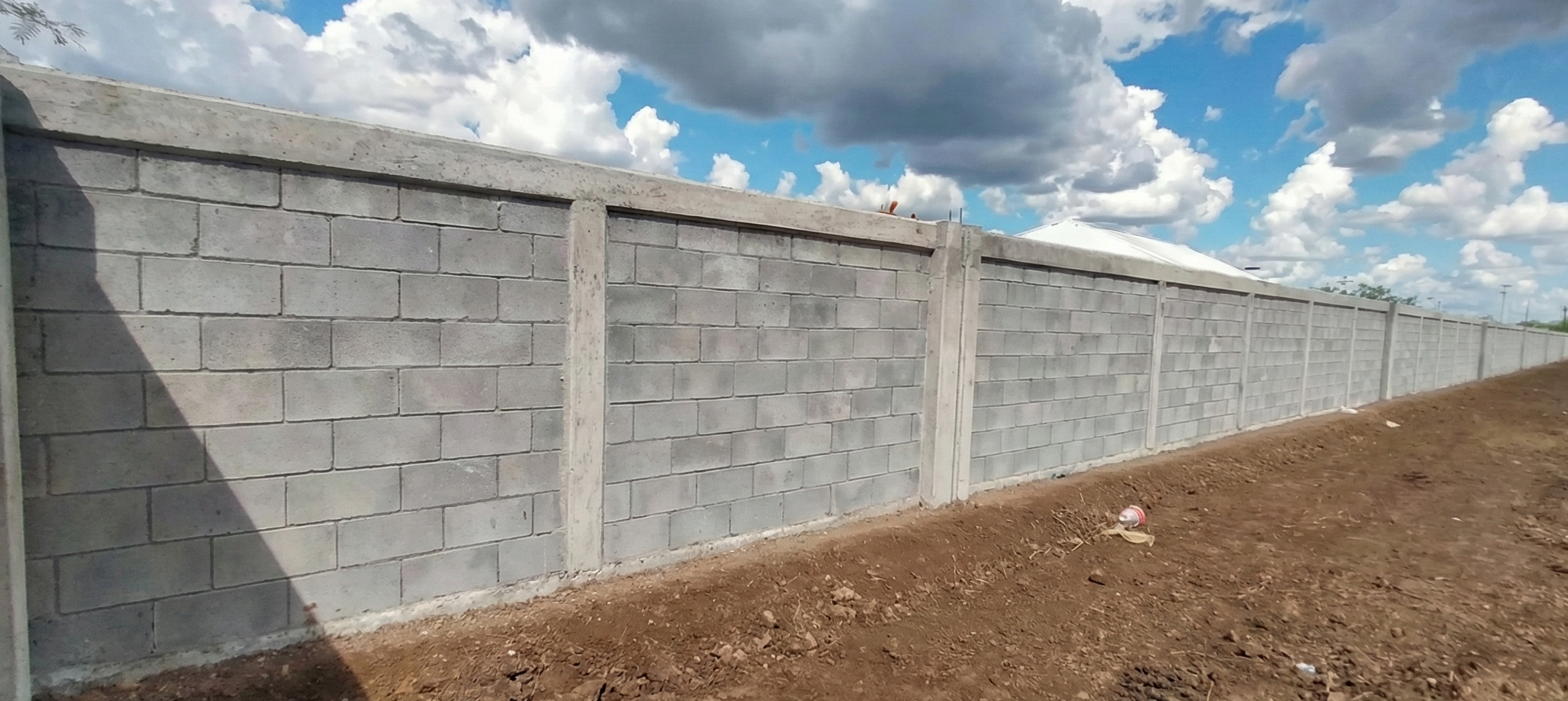

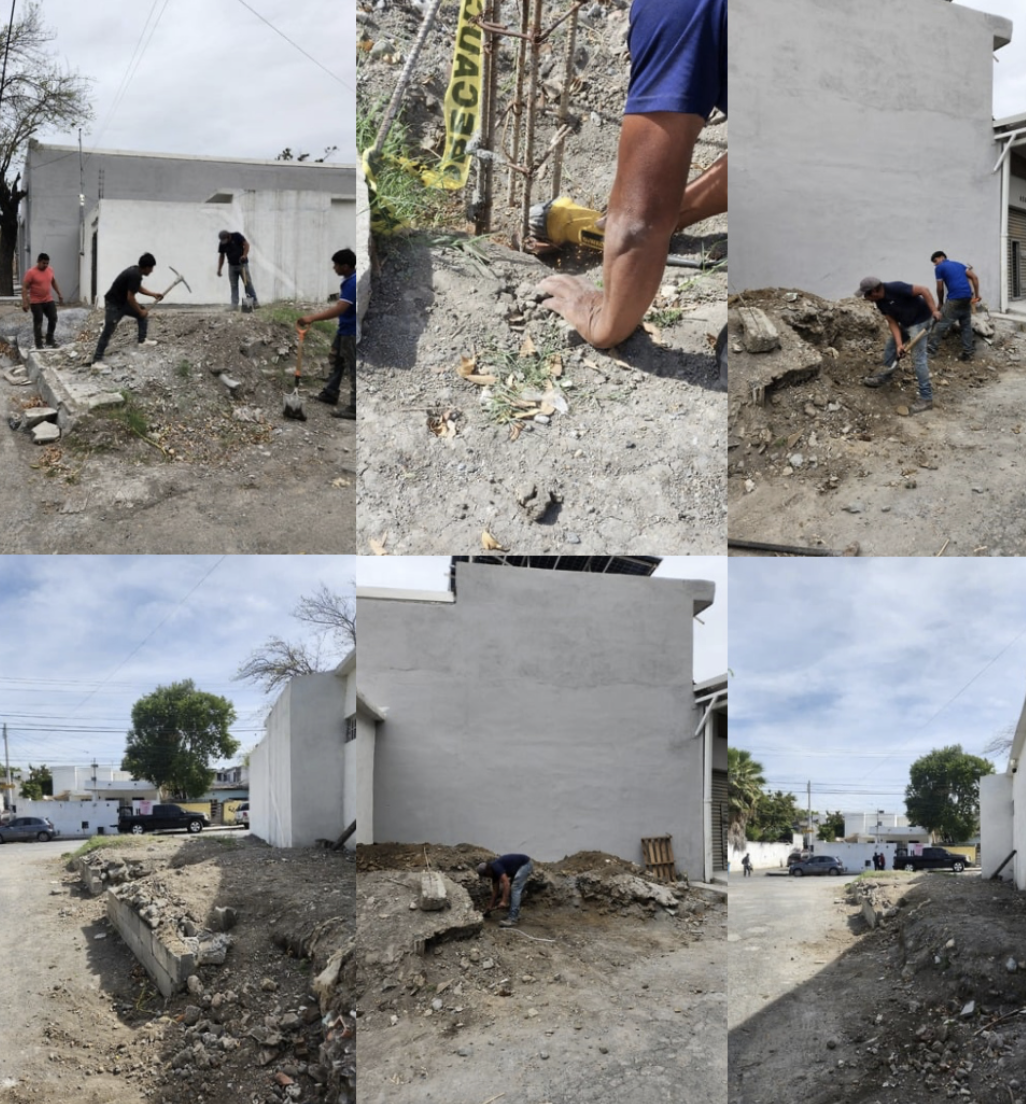

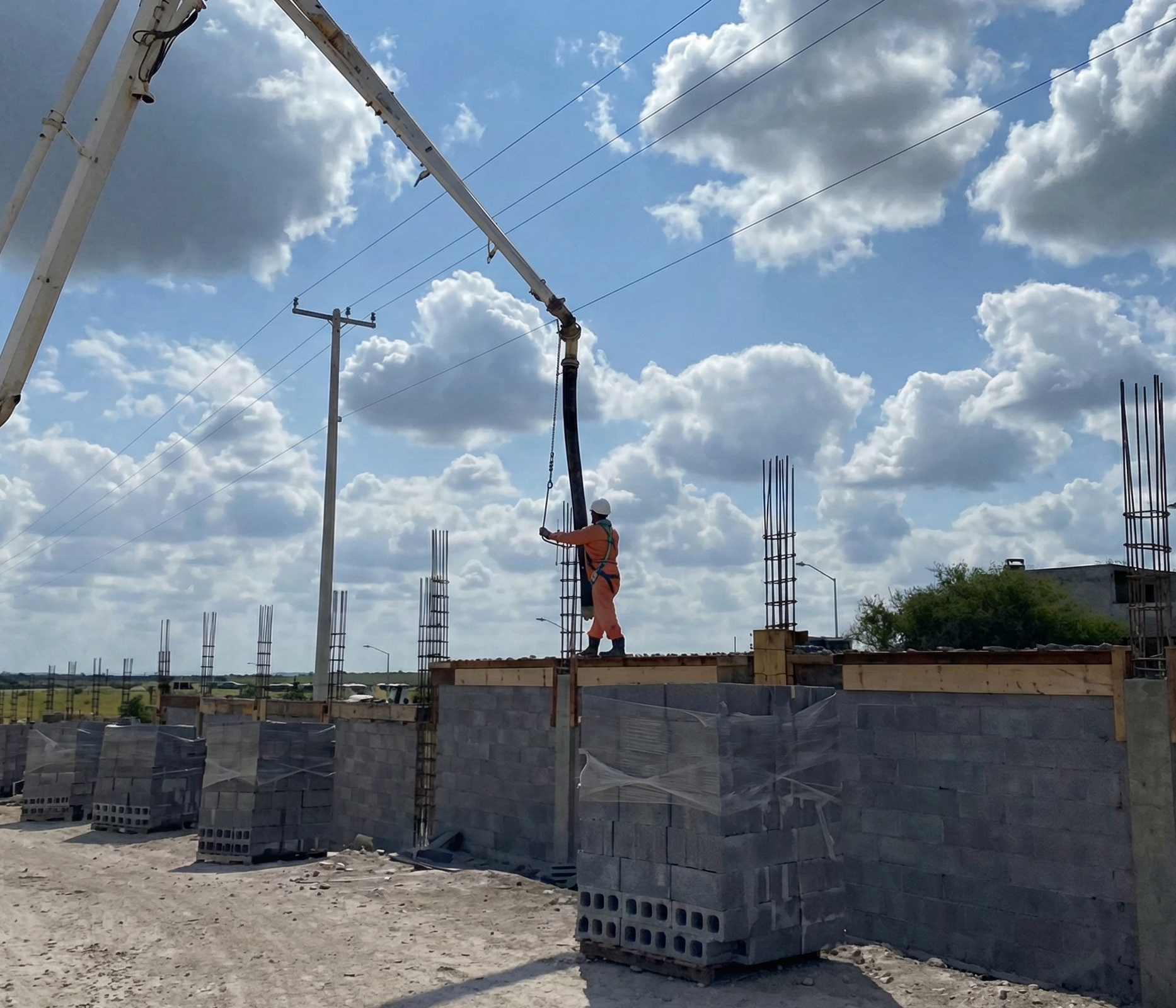

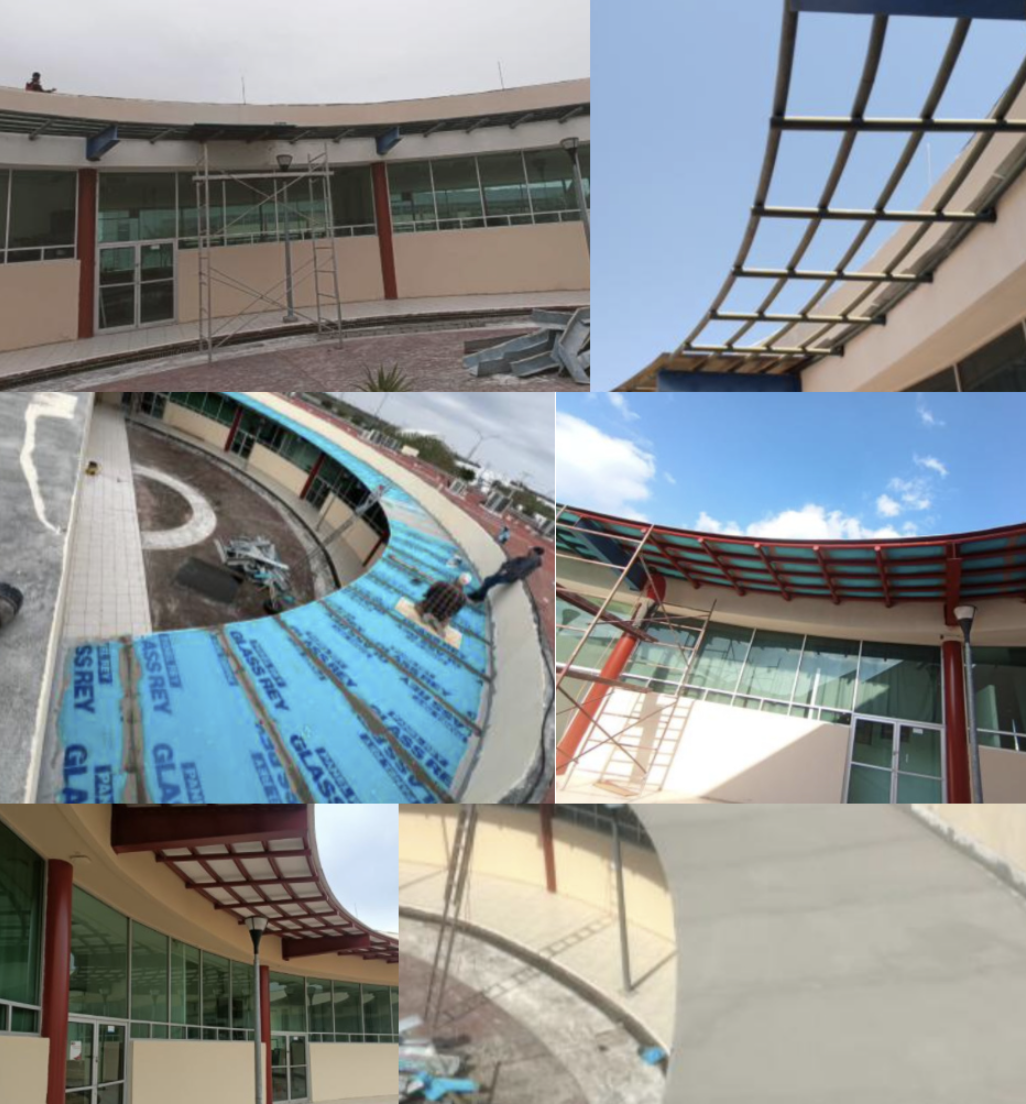

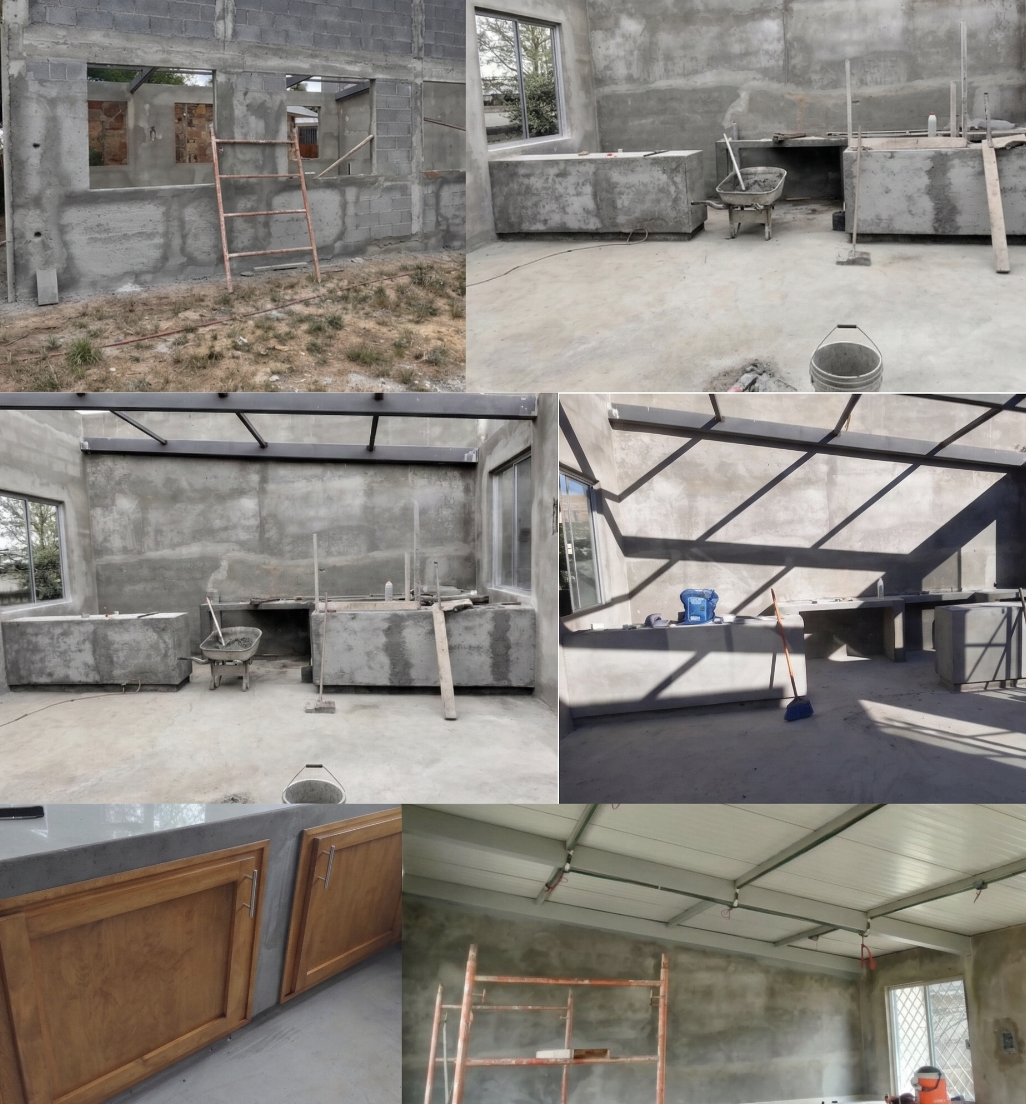

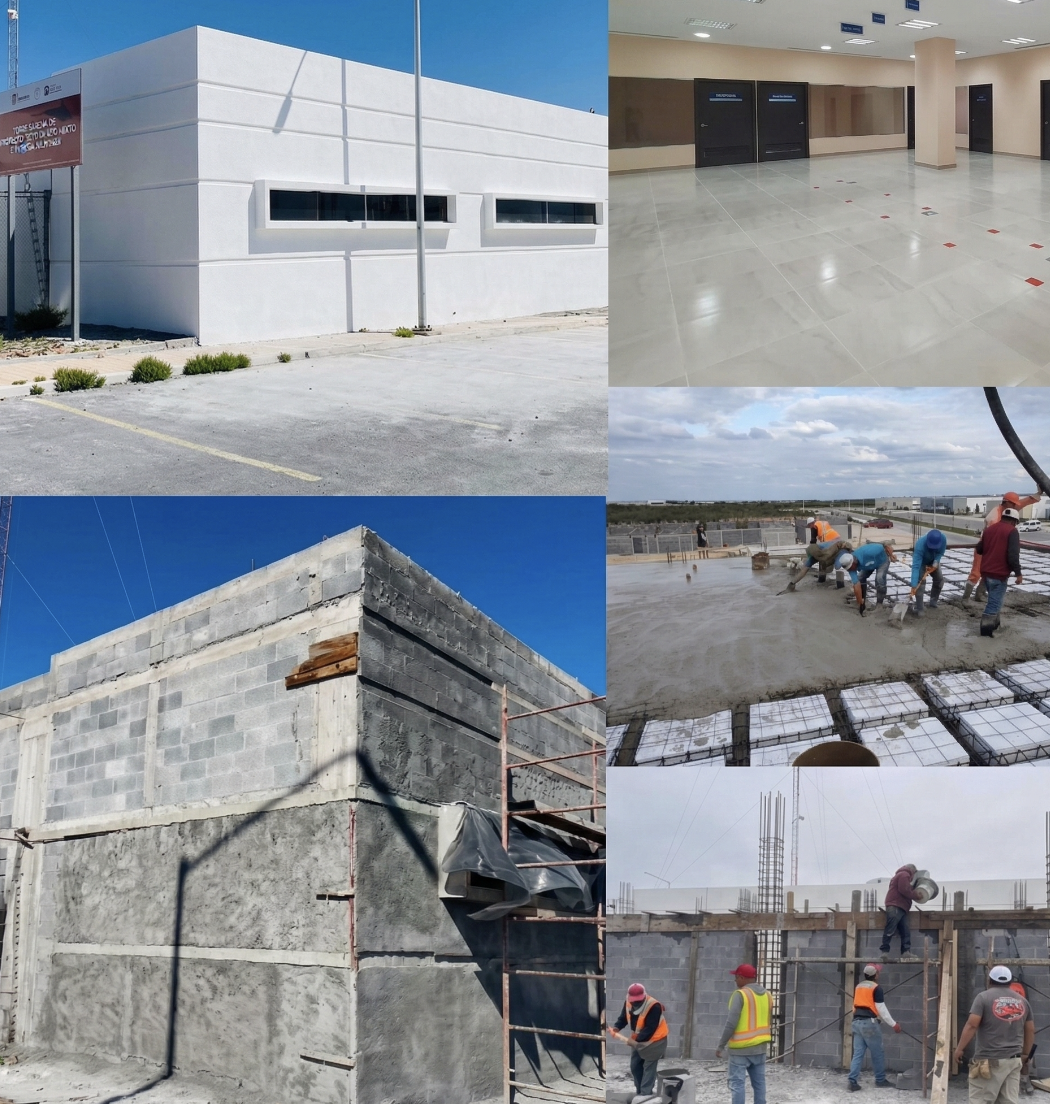

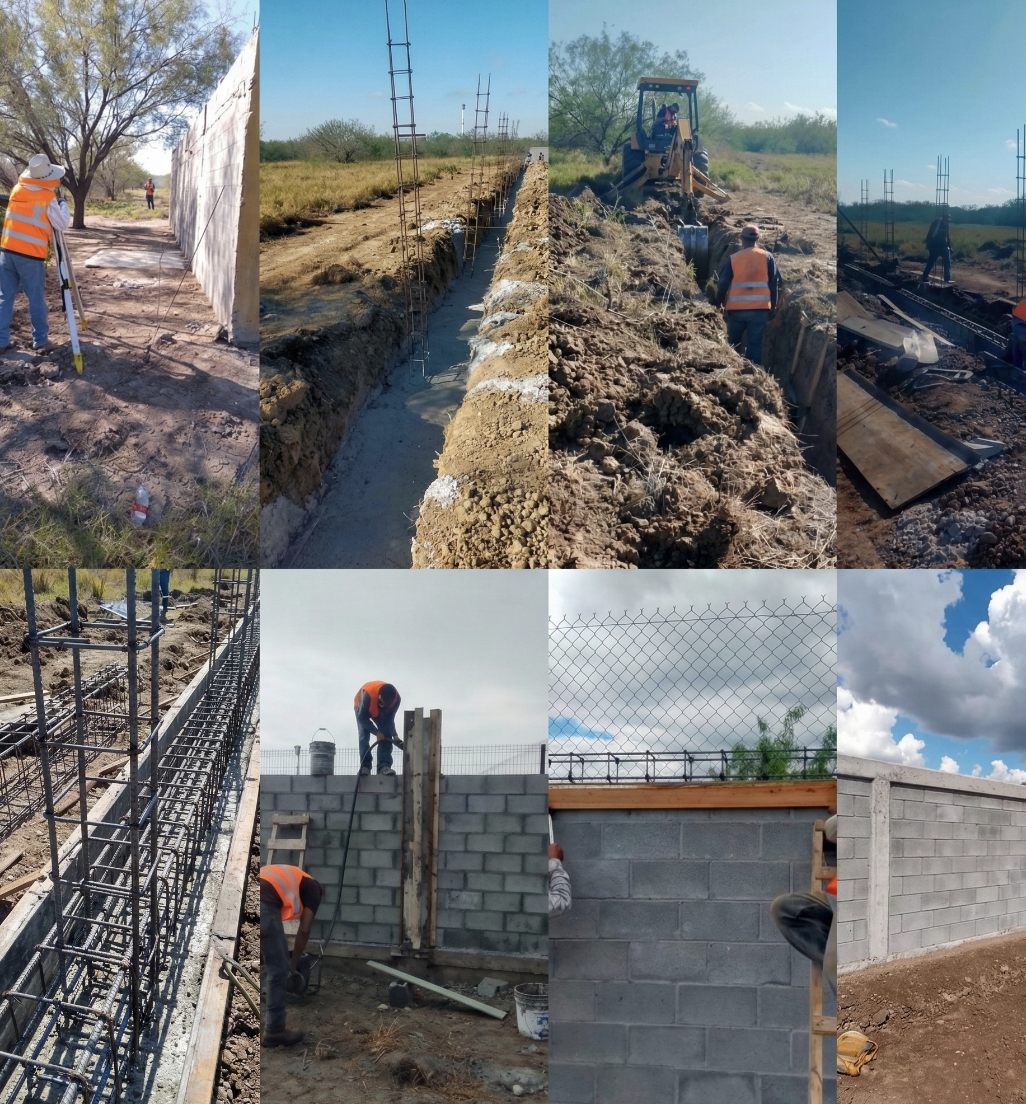

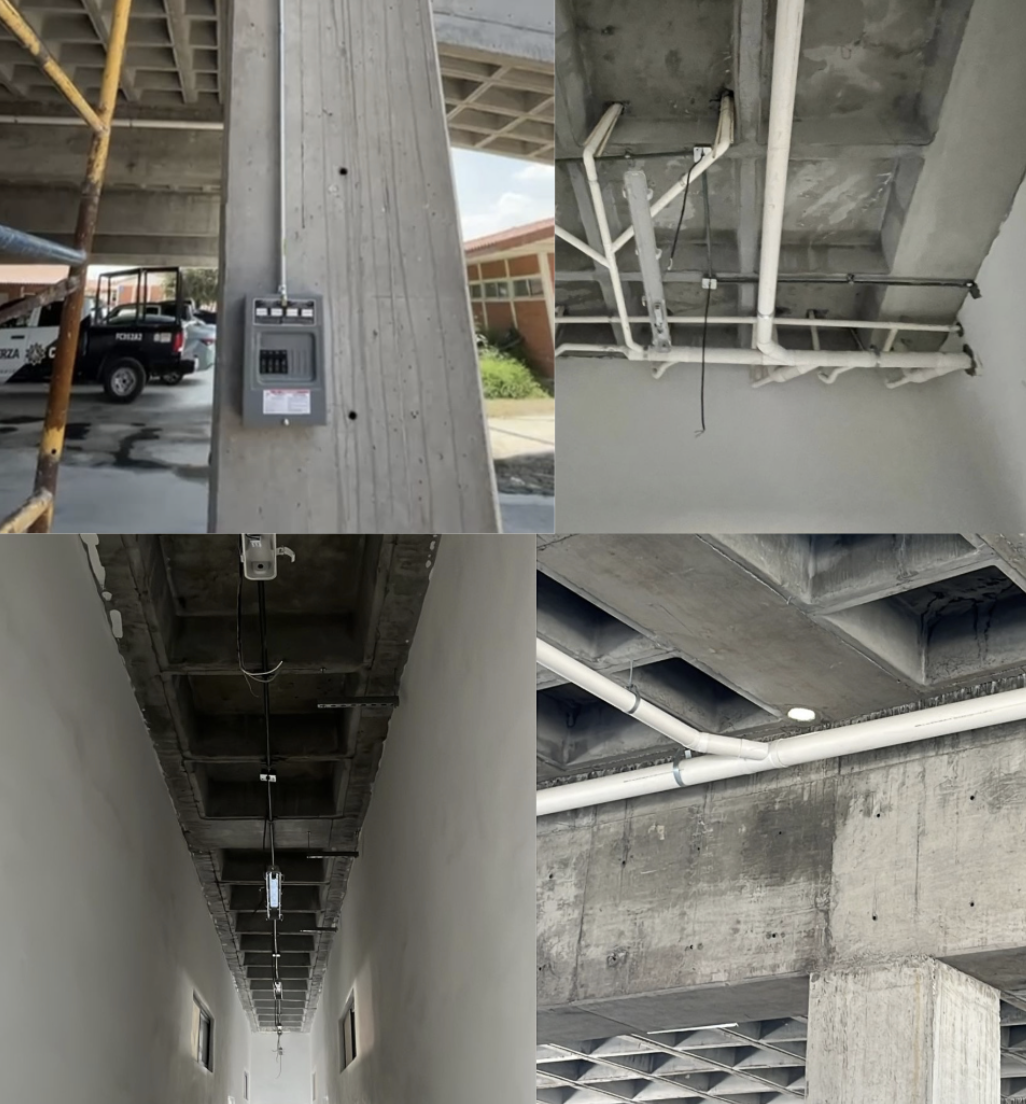

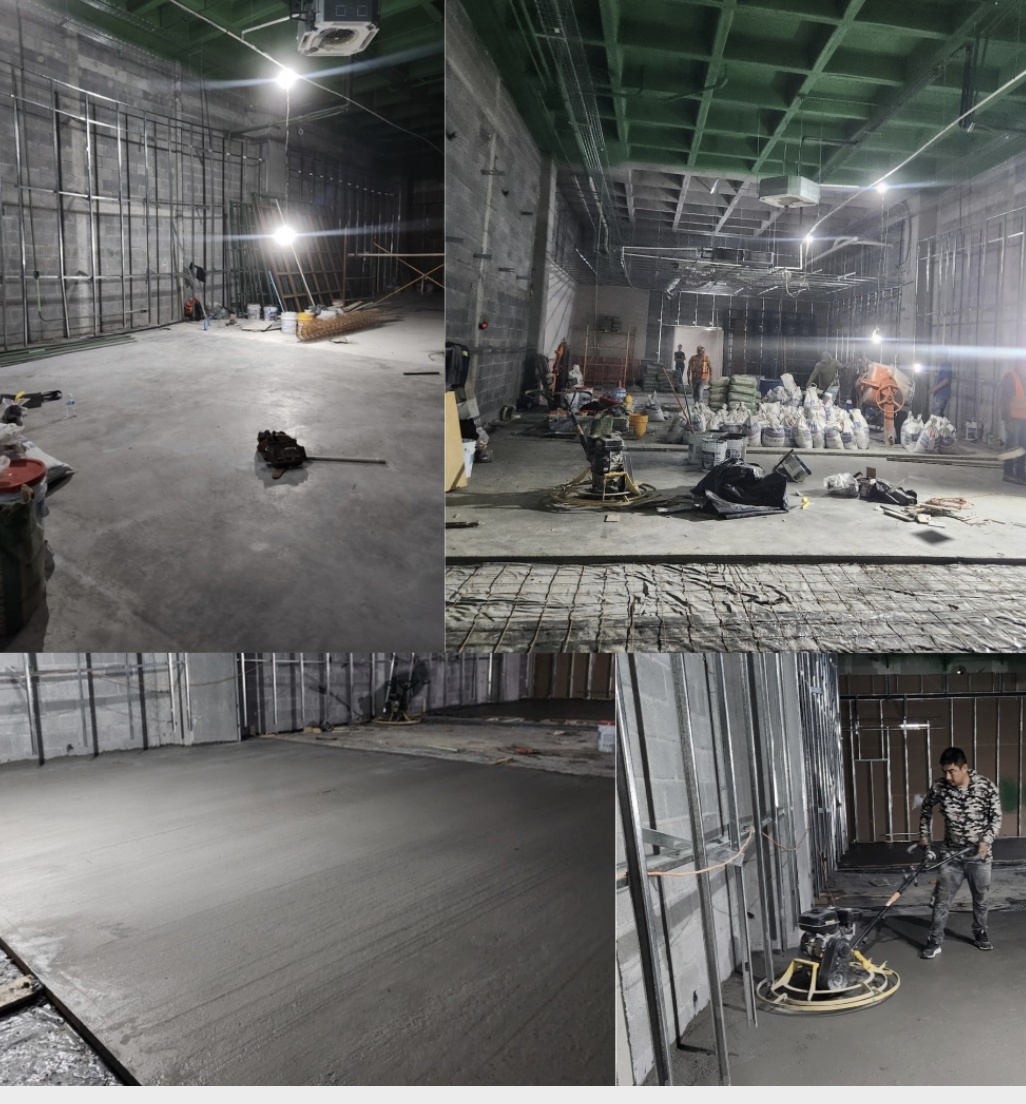

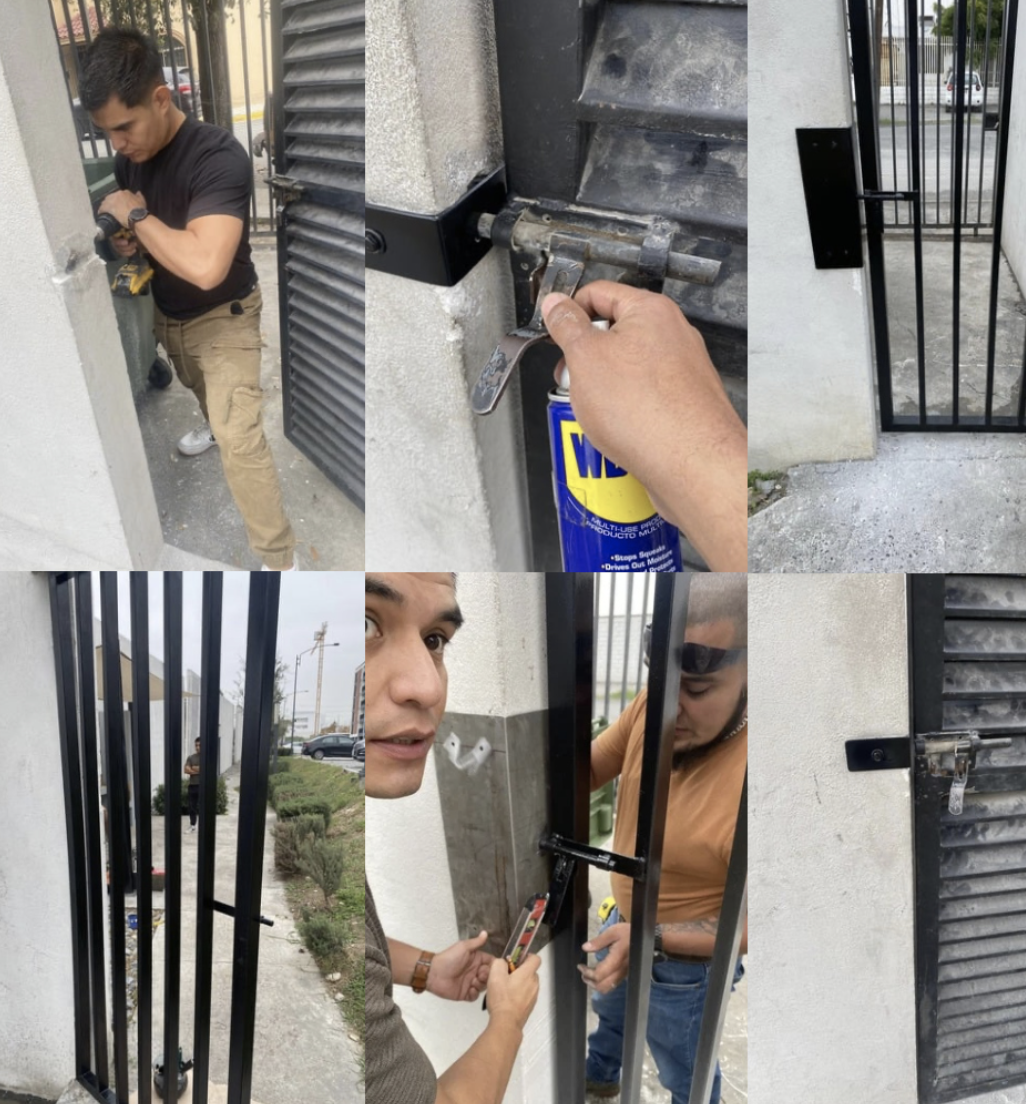

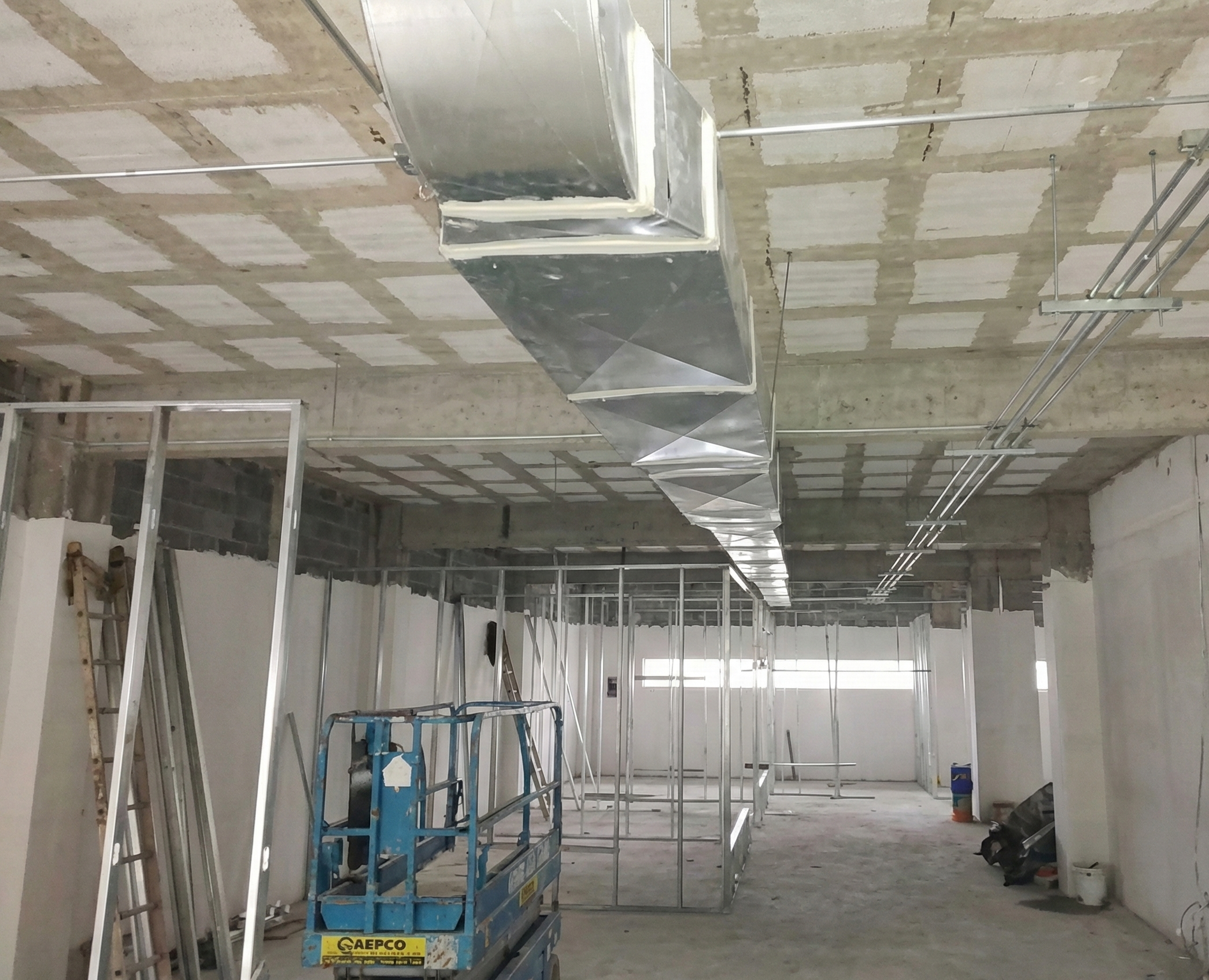

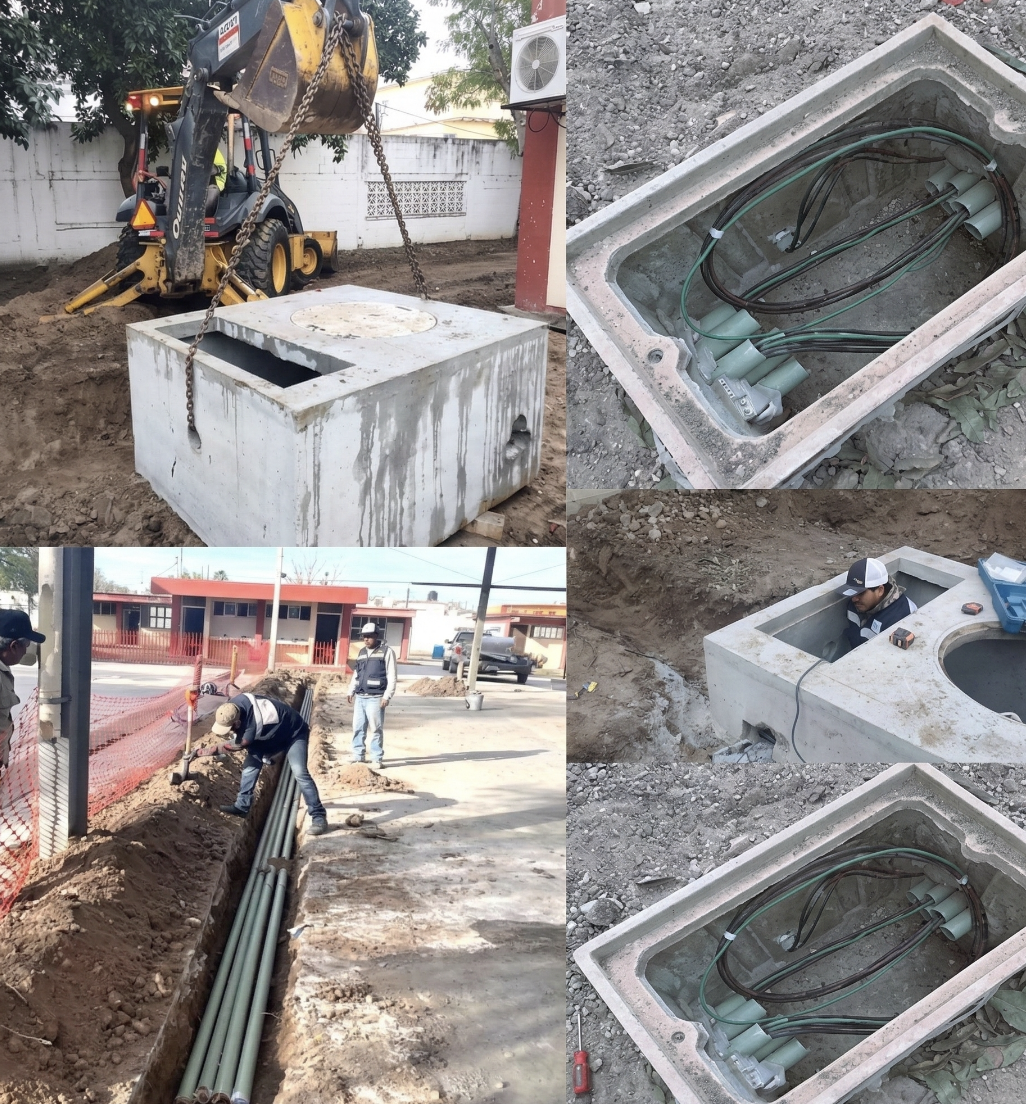

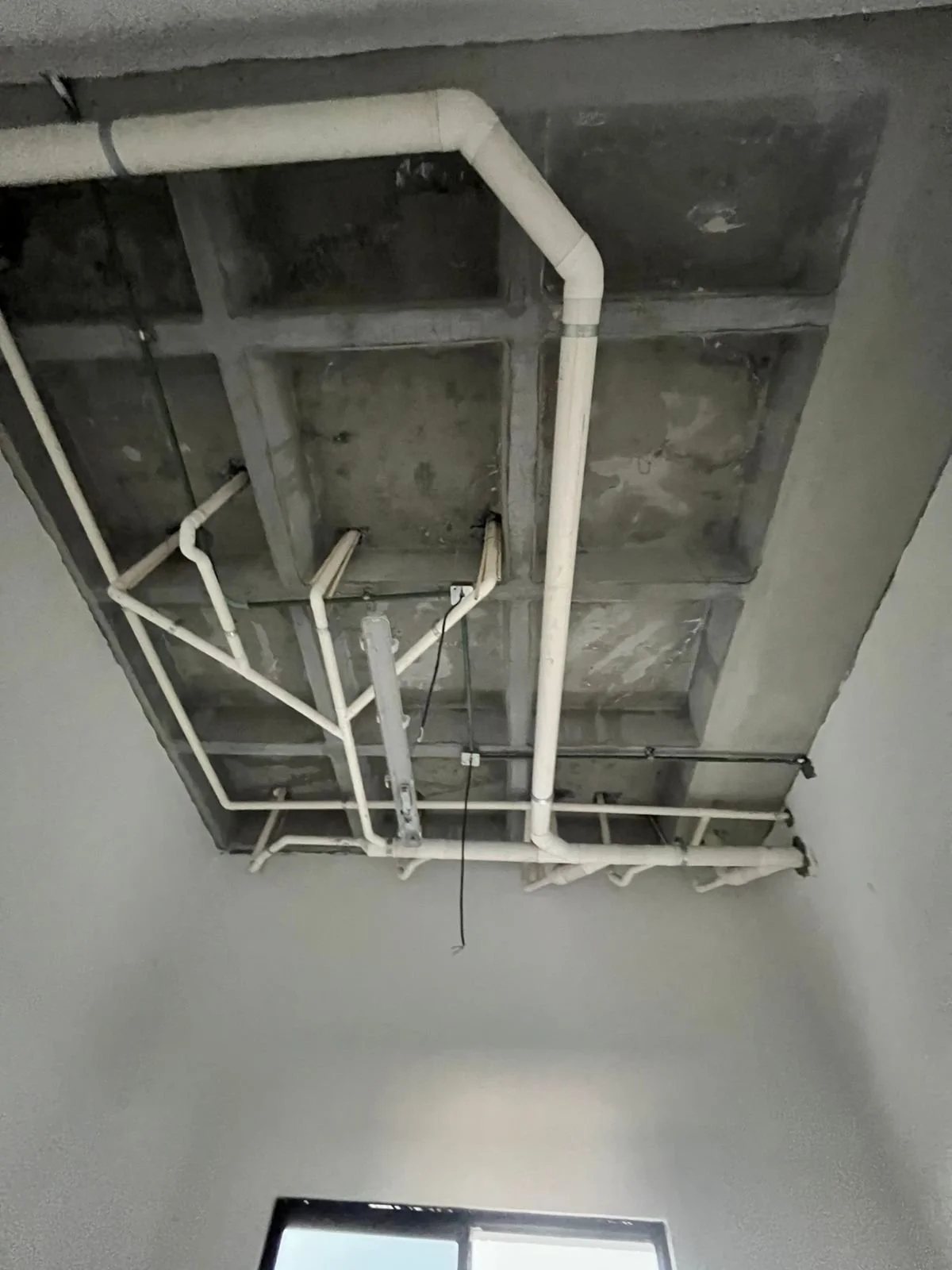

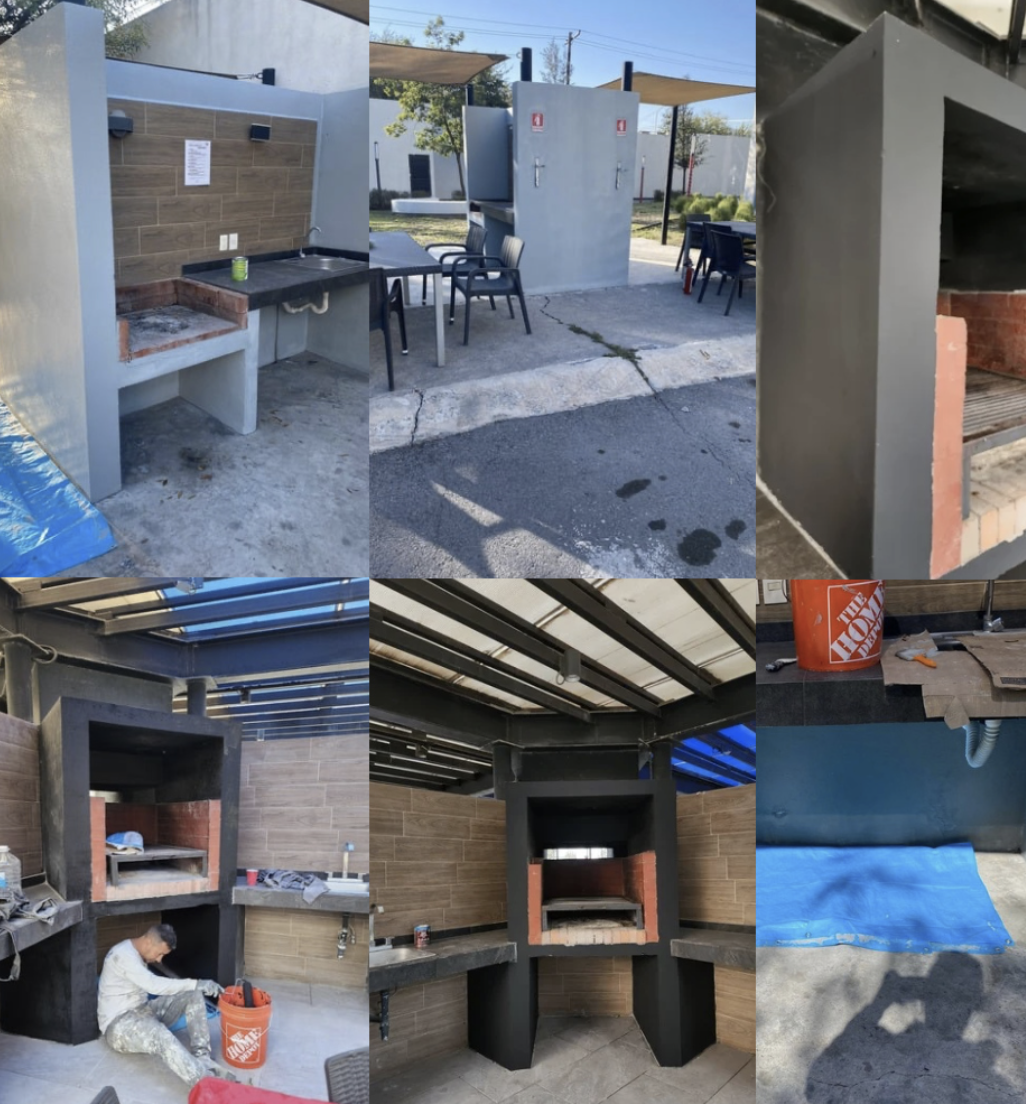

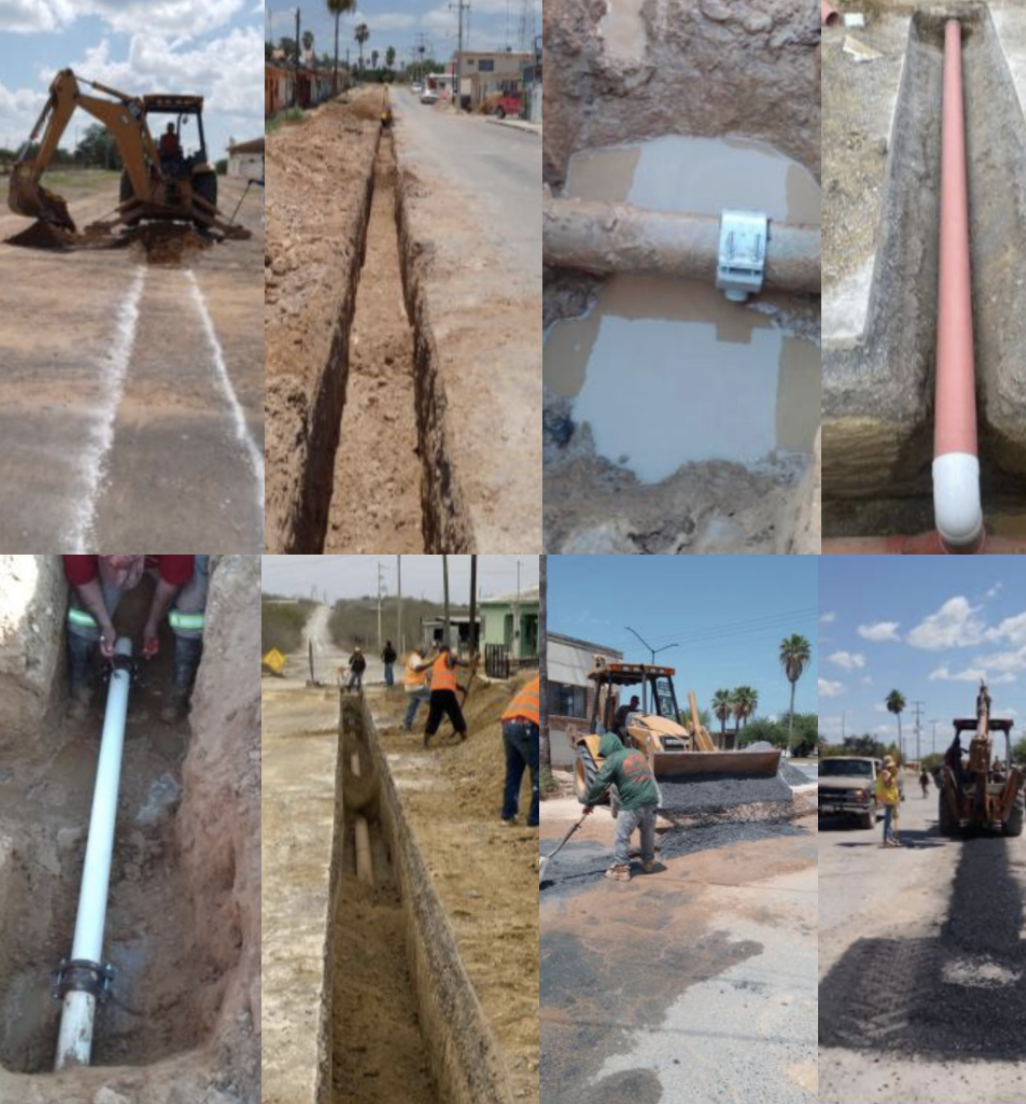

En Northstone Group, permitimos que la solidez y precisión de nuestras obras sean nuestra mejor carta de presentación. A continuación, compartimos una muestra real del estándar de ingeniería que Alfredo y su cuadrilla implementarán en la explanada de su fraccionamiento, donde le invitamos a observar los tres pilares de nuestra ejecución: un rigor estructural absoluto en el armado de acero y colado de muros de contención, una fusión arquitectónica impecable que asegura niveles perfectos con las rampas y andadores existentes, y una logística de obra limpia que garantiza que las áreas comunes permanezcan ordenadas y libres de escombros durante todo el proceso. Esta es exactamente la certeza técnica, seguridad y plusvalía que Northstone entregará en cada jornada, garantizando una inversión duradera y profesionaldesde el primer día.
RESUMEN DE INVERSIÓN
ESTIMADO DE CONTENCIÓN, EXPLANADA Y PROTECCIÓN
Ingeniería de Detalle: Integración de mecánica de suelos y cálculo estructural para desplante seguro.
Logística Especializada: Excavación y preparación manual en áreas de difícil acceso.
Cimentación Reforzada: Armado de zapata estructural y muro monolítico de alta resistencia.
Gestión de Presión: Instalación de sistema de drenaje hidrostático (lloraderos) para liberación de carga.
Base Sólida: Suministro, relleno y compactación mecánica de material inerte en capas controladas.
Firme de Concreto: Colado y nivelación de plancha superior con acabado profesional.
Protección Perimetral: Suministro e instalación de barandal de herrería, fabricado con diseño, calibres y acabados idénticos a los instalados actualmente en la construcción existente para una integración estética total.

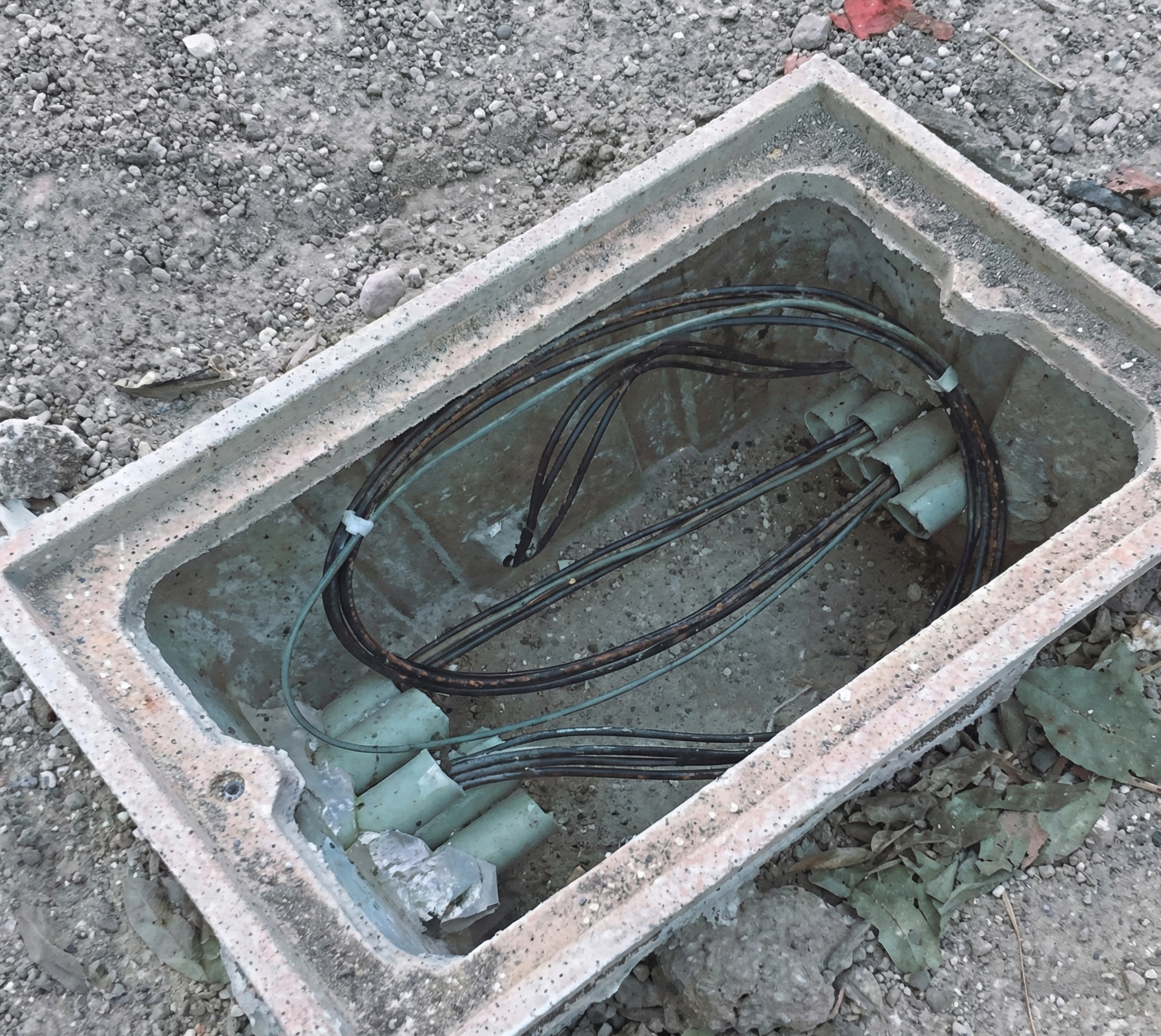

Infraestructura Eléctrica: Canalización, cableado y preparación para puntos de iluminación y contactos de servicio(110V), utilizando materiales diseñados para alta resistencia a la intemperie.
INVERSIÓN ESTIMADA: $ 175,879.88 MXN
Más IVA
Nota Técnica sobre el Presupuesto: Esta cifra representa un estimado paramétrico integral que incluye la obra civil, herrería y la preparación eléctrica. La inversión final de la Fase de Ejecución se ajustará al 100% con base en los resultados que arrojen el Estudio de Mecánica de Suelos y el Diseño Estructural. Por lo anterior, el monto total de inversión podrá incrementar o disminuir dependiendo de las especificaciones técnicas finales (tonelaje de acero, profundidad de desplante y metros cúbicos de concreto) que dictamine la ingeniería, asegurando siempre que tanto el muro como las canalizaciones eléctricas sean instaladas en zonas de nulo riesgo estructural.
RESUMEN DE INVERSIÓN EN INGENIERIA
Ingeniería y Diseño Estructural: El costo es de $26,000.00 MXN (más IVA), el cual incluye el modelo matemático, análisis de cargas y planos detallados para los 40 m2 de firme y el muro.
Mecánica de Suelos: El costo es de $17,500.00 MXN (más IVA), que contempla 2 sondeos a 3 metros de profundidad con equipo manual y pruebas de laboratorio.
Inversión Total Fase 1 (Ingeniería): $43,500.00 MXN (más IVA).
⚠️ NOTA DE LA DIRECCIÓN
PROTOCOLOS DE SEGURIDAD ESTRUCTURAL: Northstone Group no ejecutará los trabajos de obra civil ni la electrificación del área sin contar previamente con el dictamen oficial de los estudios de ingeniería. Esta documentación es indispensable para garantizar la estabilidad del terreno donde se anclarán tanto la estructura como las instalaciones eléctricas. Dichos estudios pueden ser proporcionados por la administración o coordinados directamente por nuestra firma.
